Bonjour,

Je ne te garantis pas de réussir à t'aider mais pourrais-tu fournir davantage de précisions sur le dimensionnement que tu cherches à faire, avec un schéma par exemple :

extrait de la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

Énoncé d'exercice ou de problème :

Pour les énoncés courts (moins de 5 lignes sur une feuille A4) :
La recopie est obligatoire.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !

Pour les énoncés longs  :
Les 5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.
Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

Recherches (même non abouties) de l'exercice :
Elles doivent être obligatoirement recopiées, et ce, dès la demande d'aide.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !
Les formats autorisés sont exclusivement les suivants : gif, jpg, jpeg, et png. La taille d'un fichier est limitée à 2 MO maximum pour une image et à 500 ko pour un pdf.

Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !

Bonjour et déjà merci pour ton aide.
ci joint une image en effet cela sera plus parlant.

https://****


ou cela:

https://*****(croquis transmis par mon client)

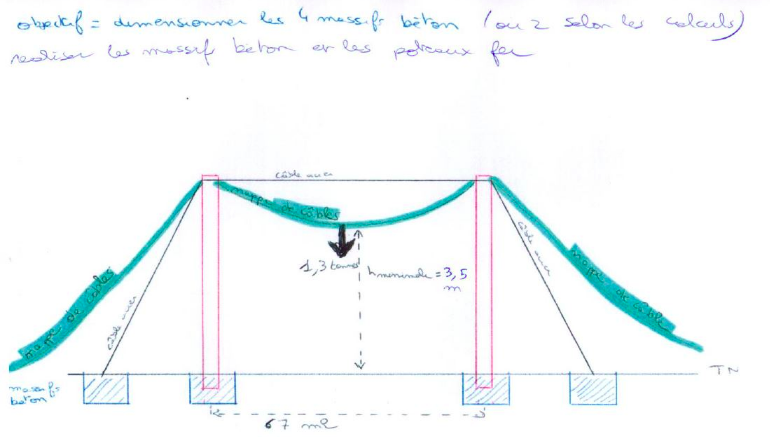

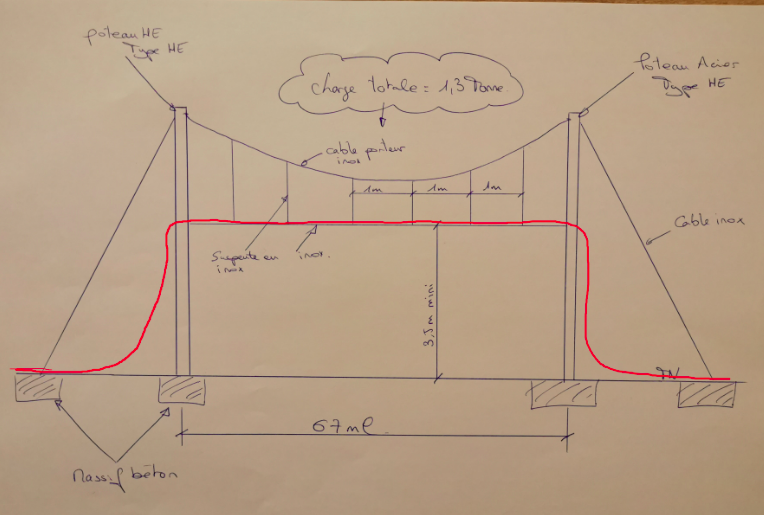

Je dois dimensionner le type de poteau (profilé H de préférence) ainsi que les massif béton qu'pied de chaque support

Désolé mais je ne sais pas comment joindre directement une image :s

malou edit > **images rapatriées**merci de joindre tes images et non des liens**le lien indiqué par gbm donne la méthode**

Bonsoir,

Tu as eu un cours là-dessus ?

Parce que dimensionner une telle poutre ne se fait pas en un claquement de doigt : il faut dimensionner cette poutre à la flexion et à la compression, vérifier la condition de non flambement, etc.

Bonsoir GBM,

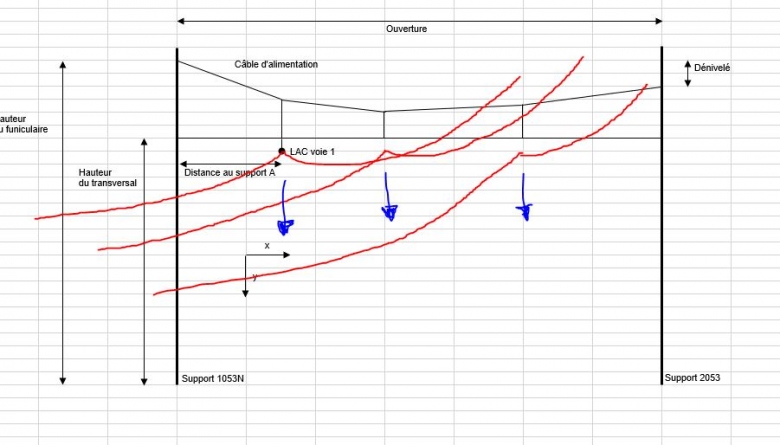

de par mon métier j'ai déjà calculé des poutrelles de ce style (1ere figure) mais avec des charges ponctuelles a une distance donnée (voir shcéma joint, chaque pendule reprend la charge verticale), hors la il s'agit de câble qui longe le "transversal" pour un poids total de 1.3T mais je sais pas comment l'interprété pour adapter mon outil....

Pour compléter mon dernier msg ce que j'aurai réellement besoin de connaître c'est les efforts verticaux et horizontaux au niveaux des points d attaché sur les supports ensuite je pense avoir les outils nécessaires pour trouver le type de H et le massif.

Bonjour,

N'ayant jamais fait par le passé des dimensionnements dans ce type de secteur (et quand je te parle de ça c'était il y a 10 ans !), j'ai essayé de te trouver des éléments sans succès ...

Pour ne pas t'induire en erreur, je préfère m'abstenir pour l'heure, en essayant de poursuivre un peu mes recherches. Si un autre membre souhaite prendre part à la discussion, il le peut sans problème

Bonjour GBM,
je te remercie déjà pour t'être pencher sur le sujet en espérant que quelqu'un puisse m'aider.

Si dessous de nouvelles données m'ont été transmises au cas où....

- La charge de 1.3 T est la charge qui sera mis en place.

type de câble Nb de câble Tension mécanique en daN Poids linéaire au mètre
28 Paires              2                         310                                             1,750 KG
14 Paires              3                         110                                              1,100 KG
1 Paire              1                            11                                               0,190 KG
MD 4 14 Q      1                          250                                               1,250 KG
Fibre 72 FO      2                          100                                                0,125 KG
Fibre 36 FO     3                          100                                                0,065 KG
