On réalise le montage de diffraction de la lumière par un fil. Ona a mesuré la largeur des tâches centrales de diffraction à l'aide de fils calibrés, tous situés à la même distance d'un écran. Le tableau suivant comporte les largeurs L des tâches centrales en fonction des diamètres d des fils:
1.Calculer les valeurs correspendantes de 1/d (mm-1)
2.On introduit un cheveu à la place des fils. On observe alors une figure de diffraction dont la largeur de la tâche centrale est de 2,5 cm. Quelle est l'épaisseur du cheveu?
3.On place ensuite dans le faisceau laser un cheveu dont le diamètre, mesuré par une autre méthode, est de 0.084 mm.Quelle est largeur de la tâche centrale?
Il y a que ces 3 questions qui me posent problème les autres j'ai réussi à les faire.
tu ajoutes une troisième ligne à ton tableau et tu calcules l'inverse de D (1/D) pour chaque valeur de D
Tu construis un graphique :L en abscisses et 1/D en ordonnées.
les points sont quasiment alignés.Tu traces une droite (pas un zig-zag!) qui passe le plus près d'un maximum de points.
.
pour la valeur L=2.5, en abscisse ,tu traces une verticale qui coupe la droite tracée.
tu cherches l'ordonnée correspondant à ce point d'intersection.
Je te laisse trouver la 3ème réponse
salut:
par exemple pour la valeur :
d=0,037mm =0,037.10-3 m=37.10-6 m
.
de la meme féçon on remplis le tableau:

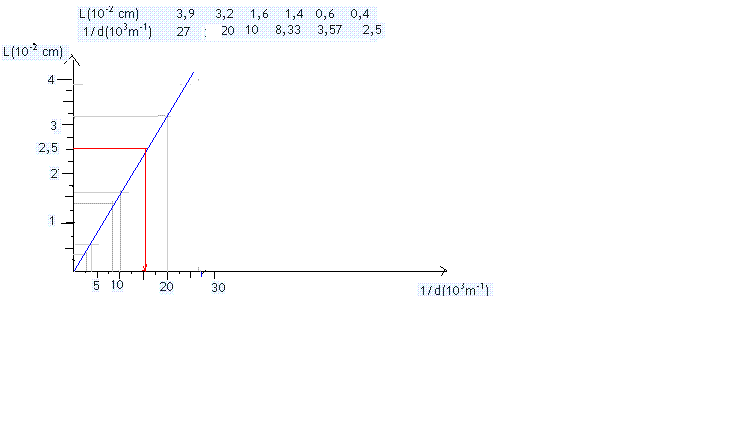

L(10-2 cm) 3,9 3,2 1,6 1,4 0,6 0,4
d(mm) 0,037 0,05 0,1 0,12 0,28 0,4
1/d(103m-1) 27 20 10 8,33 3,57 2,5
l'épaisseur du cheveu est e tel que 1/e=15.103m-1
soit e=6,7.10-5m=0,067mm
