Difficultés sur un exo d'optique
Bonjour voila l'énoncé d'un problème d'optique qui me pose problème:

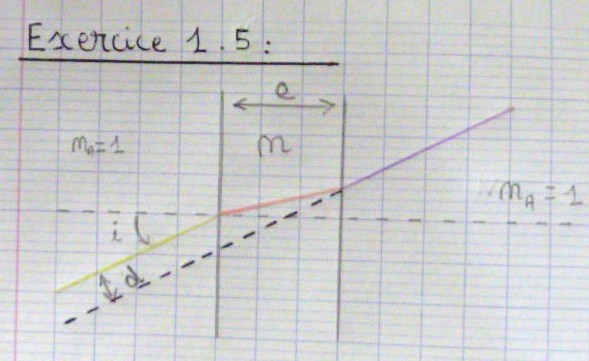

On considère une lame de verre à faces parallèles, d'épaisseurs e, d'indice n, plongée dans l'air d'indice 1. Un rayon incident arrive avec un angle d'incidence i.
Déterminer l'écart d entre le rayon incident et le rayon émergent en fonction de n et sin i.
Pourriez-vous me donner une piste pour démarrer svp car là je ne sais pas vraiment quoi faire.
PS: je n'ai pas de problème pour me représenter le dessin et je vois bien ce qu'on me demande mais je ne sais pas comment répondre à la question...
Bonjour,

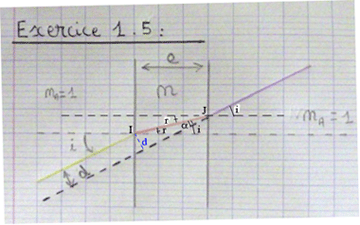

d = IJ sin
IJ = e / cos r
= i - r
==> d = (e cos r) / sin(i-r)
Maintenant, en fonction de n et sin i seulement, il faut "bricoler" un peu... mais je pense qu'il y aura toujours e (d dépend de e, c'est sûr)
merci de ta réponse mais en fait à la fin on me demande de faire l'application numérique et on me donne n = 1.5, e =4mm et i=50°
Donc je ne pense pas qu'il doit rester r puisque sinon on ne trouve pas un résultat sans inconnu et je ne vois pas comment on pourrait faire pour faire disparaître ce r.
Les deux angles notés r sont égaux parce qu'ils sont alternes-internes.
L'angle +r est égal à l'angle i parce que ces deux angles sont opposés part le sommet :
+ r = i ==> = i - r
Il y a plusieurs façons de le démontrer.
Bonjour .j 'ai une question ; Cette lame est-elle stigmatique ? Quel est son effet sur la vision d'un objet ?
Bonjour
Commence par te poser la question : un dioptre plan est-il un dispositif rigoureusement stigmatique ?
Je te laisse réfléchir ; tu devrais arriver à la conclusion qu'il y a seulement stigmatisme approché pour des rayons présentant un faible écart angulaire avec la normale au dioptre. Il en est donc de même pour la lame à faces parallèles.
