Diagramme objet interaction
Bonjour pouvez vous me corriger merci beaucoup
Pour le sol se sera une flèche continue entre l'objet étudié et le sol
Pour la terre se sera une flèche en pointillé entre l'objet étudié et la terre

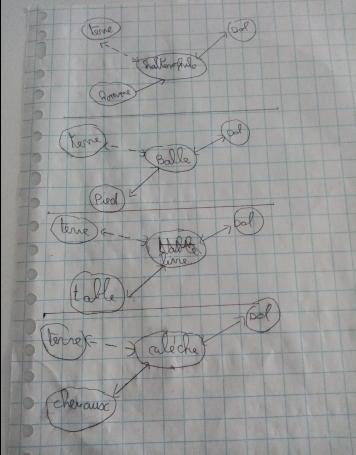

1: au centre haltérophile
Au tour il y a aura la terre le sol et homme
2:au centre la balle
Au tour terre, sol, pied
3: au centre le livre rouge
Au tour terre, sol, table
4:au centre calèche
Au tour terre sol et chevaux

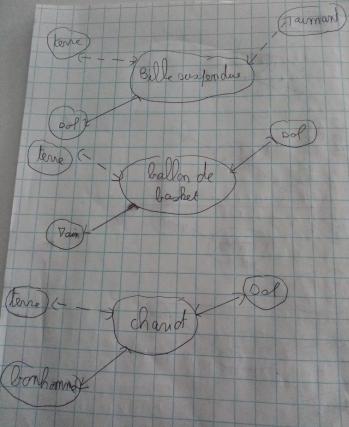

5: au centre la bille suspendue
Au tour terre, sol, aimant
6: au centre ballon basket
Autour main, sol et terre
7: au centre le chariot
Autour terre, sol et bonhomme
Donc se sera des schémas avec une bulle au centre marqué l'objet et autour de celle bulle des flèches avec sol terre et interaction
Merci pour votre correction
PDF - 314 Ko
Bonjour,
Vu qu'on parle de diagramme, on parle de schéma : aurais-tu moyen de faire ces schémas sous Paint ou à la main (avec une photo) et de me les poster ?
Sinon, tu ne m'avais pas répondu sur tes 4 exercice sur la gravitation universelle, tout était ok ?
Bonjour oui désolé j'ai énormément de travail avec le brevet blanc donc j'ai pas eu le temps de vous répondre oui tout est OK et merci infiniment pour votre aide
Oui je vais faire mes schémas à la main en espérant que je puisse le mettre en photo car à chaque fois il le dit fichier trop volumineux et comme je vous fais cela avec mon téléphone j'essaye
Bonjour oui désolé j'ai énormément de travail avec le brevet blanc donc j'ai pas eu le temps de vous répondre oui tout est OK et merci infiniment pour votre aide
Oui je vais faire mes schémas à la main en espérant que je puisse le mettre en photo car à chaque fois il le dit fichier trop volumineux et comme je vous fais cela avec mon téléphone j'essaye
Parfait !
Concernant tes propositions :
On néglige l'action exercée par l'air sur chaque objet (poussée d'Archimède et frottements fluides si mouvement).

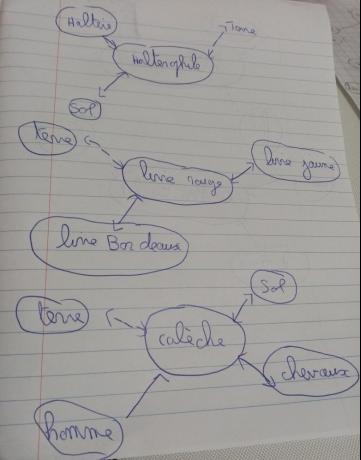

L'haltérophile est par définition le sportif qui pratique l'haltérophilie. Il subit donc :
- son poids (action de la gravité terrestre) ;
- le poids exercé par la masse soulevée sur le sportif ;
- la réaction du sol
OK pour ton étude de la balle.
Concernant le livre rouge, il subit :
- le poids du livre jaune au-dessus de lui ;
- son propre poids ;
- la réaction du support (livre bordeaux en-dessous de lui).
Concernant la calèche, elle subit :
- le poids de l'homme assis dessus ;
- son propre poids ;
- la réaction du sol ;
- la traction exercée par les chevaux.

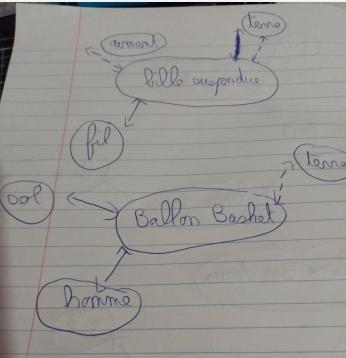

Concernant la bille suspendue, elle subit :
- la force magnétique exercée par l'aimant ;
- son propre poids ;
- la tension exercée par le fil.
Attention, ça n'est pas elle qui subit la réaction du support !
Le ballon de basket subit :
- son poids ;
- la force de lancée exercée par l'homme.
OK pour ton étude du chariot.
D'accord merci pour votre aide car j'ai vu des exemples en cours mais il nous parle jamais de l'air c'est pour cela que je n'ai pas mis
D'accord merci pour votre aide car j'ai vu des exemples en cours mais il nous parle jamais de l'air c'est pour cela que je n'ai pas mis
Oui c'est plus du programme de terminale, je te le dis juste pour ta culture mais tu n'as pas à les représenter
