Bonjour,

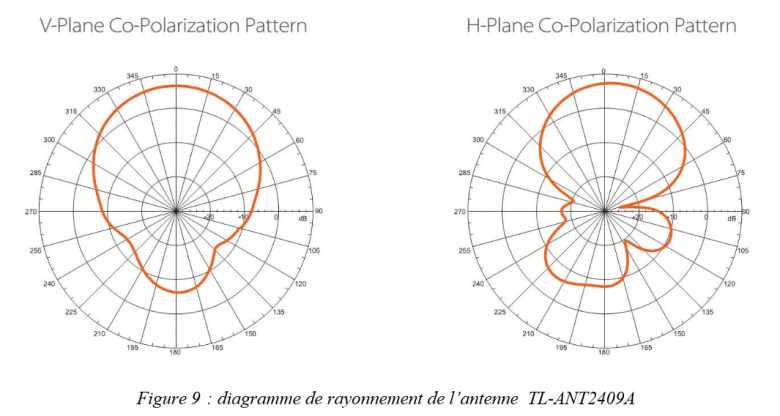

Un diagramme d'antenne est un graphe polaire, pour un point M donné sur la courbe, l'angle (réf,OM) indique la direction dans laquelle se fait la mesure et la longueur OM est le gain en dB.

"Je sais que l'axe horizontal correspond au gain max " ??
On cherche tout simplement le maxi du gain, donc OM le plus grand possible, et on lit la direction.

" je pense que c'est 61,5 degrés. " Comment avez-vous obtenu ces 61,5 degrés.
Remarque : vu la précision du graphe, le 0,5 me parait superflu et je ne suis pas sûr d'être capable de lire au degré près (mais vous avez peut-être un graphe avec une échelle plus grande)

Bonjour, tout d'abord merci pour votre réponse.  En effet j'ai une figure plus précise, que je ne peux pas publier.

Malgré vos explications, je ne sais pas pourquoi mais je n'arrive pas à voir bien la chose ... Le seul relevé que je comprends c'est l'angle à -3dB. Seulement, quand vous parlez de direction de l'angle (ref,OM), je suis désolé mais je ne comprends pas...  le "ref", où se trouve t-il ?

Comme on parle d'angle, la référence est à 0°.

Ok, donc si on regarde le diagramme vertical, le gain max est d'environ 6-7dB pour une direction de 0° et pour l'horizontal, le gain max est d'environ 7-8dB pour une direction de 7.5° (environ), c'est cela ?

Cela correspond à ce que j'arrive à lire.

D'accord, et d'après ce diagramme on peut aussi en déduire la puissance reçue ou pas du tout ?

Oui, vous devez même avoir une formule explicite dans votre cours;
