Diagramme de bode
Bonsoir alors j ai la fonction de transfert suivante
H=[(1+jw/w0)(1+jw/40w0)]/[(1+jw/w0)(1+jw/100w0)]
j ai posé w1=10 w0, w2=40w0; et W3=100w0
jai posé l expression du gain et j ai etudié toutes les cas mais le problème que j ai c est au niveau du diagramme de bode je ne sais pas comment faire lorsque par exemple j ai
G=20log(w/w1)+20log(w/w2)-20log(w/w1)-20log(w/w2)
Commence par vérifier ton énoncé., on y renifle des erreurs.
Si ton expression de H est correcte (mais cela m'étonnerait), il y a une simplification immédiate ...
Sauf distraction.
voila la fonction de transfert
H=[(1+jw/10w0)(1+jw/40w0)]/[(1+jw/w0)(1+jw/100w0)] ( vous avez raison)
Bonsoir alors j ai la fonction de transfert suivante
H=[(1+jw/10w0)(1+jw/40w0)]/[(1+jw/w0)(1+jw/100w0)]
j ai posé w1=10 w0, w2=40w0; et W3=100w0
jai posé l expression du gain et j ai etudié toutes les cas mais le problème que j ai c est au niveau du diagramme de bode je ne sais pas comment faire lorsque par exemple j ai
G=20log(w/w1)+20log(w/w2)-20log(w/w0)-20log(w/w3)
Lorsque w<W0 ,W1 ,W2 W3 Gdb=0
W0<W<W1,W2.W3 G=-20log(w/w0) (la pente est -20db/dec
Mais pour les autres cas les choses ne sont pas si clair pour moii

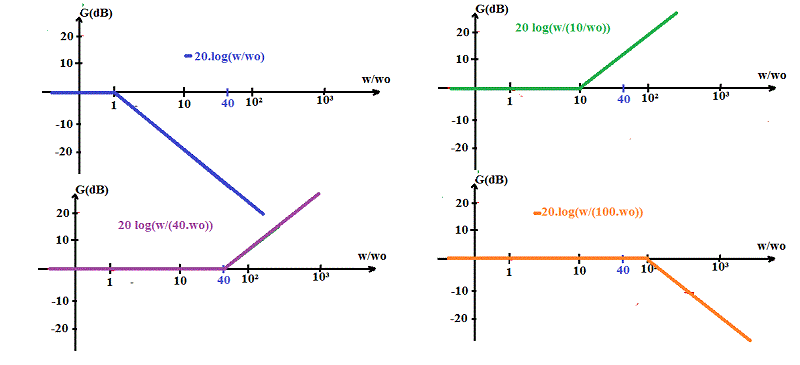

voila pour chaque pôle et zéro séparément.
- Un pole provoque une descente à 20 dB/décade.
- Un zéro provoque une montée à 20 dB/décade.

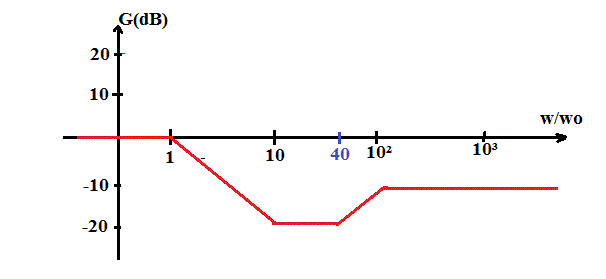

On ajoute ensuite ces 4 diagrammes ... pour obtenir celui du message du 17-06-18 à 19:20 qui est le diagramme de bode (pour le gain) pour l'ensemble.
Qu'est-ce que tu ne comprends pas là dedans ?
