Bonjour

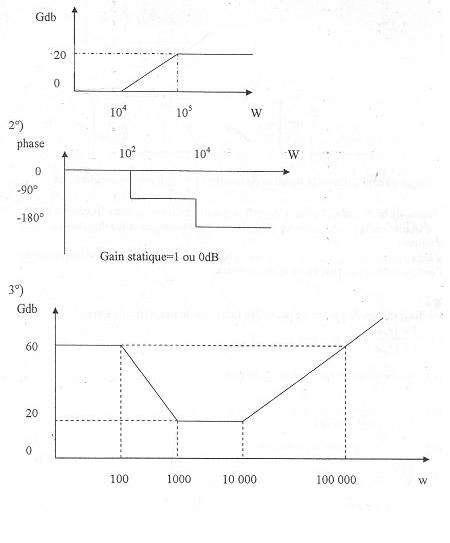

J'ai 3 diagrammes de bode on me demande de retrouver les fonctions de transfert.Voila ce que je trouve:
1) (1+jw/104)/(1+jw/105)
2) 1/[(1+jw/102)(1+jw/104]
3) Là j'ai un soucis, je sais pas ce qu'il faut modifier sur les fonctions classiques pour les faire commencer "plus haut", je commencerais comme ca:
[1/(1+jw/102)2]*[(1+jw/103)2]*[(1+jw/104)2]
J'espère que c'est assez claire...
j'aimerais savoir si c'est bon et de l'aide pour le 3.
Merci,
Edit Coll : symboles pour les puissances ; vérifie avec "Aperçu" avant de poster !
AHHHHHHHH je crois que j'ai du mal avec les puissances
j'espère que c'est tout de même compréhensible sinon je le réécrirai
1)
(1 + j.10^-4.w)/(1 + j.10^-5.w)
-----
2)
1/[(1 + j.10^-2.w).(1 + j.10^-4.w)]
-----
3)
1000.(1 + j.10^-3.w)².(1 + j.10^-4.w)²/(1 + j.10^-2.w)²
-----
Sauf distraction.
Le diagramme de Bode représente 20.log(Gain en tension)
Or 20 * log(1000) = 60
Donc la présence du "1000" permet de tenir compte du gain de 60 dB à très basse fréquence imposé par le diagramme de Bode.
