Diagramme à miscibilité partielle

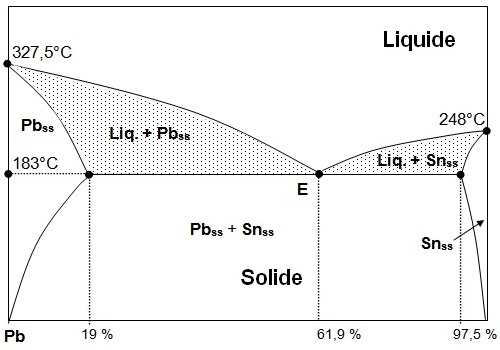

Bonjour Svp dans un diagramme binaire à miscibilité partielle . Schéma ci dessous. Combien d'équilibres invariants existent-ils ? Si on parlait de points invariants je répondrai ceci .
Je dirais 1 seul point ( le point eutectique car en ce point V=3-
=0 ( Gibbs pour les binaires )
Est-ce correct ? C'est-à-dire s'il n'y a que ce point eutectique qui est invariant ? Équilibres invariants qu'est-ce que c'est ? Merci .
Bonjour Svp dans un diagramme binaire à miscibilité partielle . Schéma ci dessous. Combien d'équilibres invariants existent-ils ? Si on parlait de points invariants je répondrai ceci .
Je dirais 1 seul point ( le point eutectique car en ce point V=3-
=0 ( Gibbs pour les binaires )
Est-ce correct ? C'est-à-dire s'il n'y a que ce point eutectique qui est invariant ? Équilibres invariants qu'est-ce que c'est ? Merci .
Bonsoir
Les points invariants correspondent à v=0.
Dans le cas le plus général d'un mélange binaire la variance vaut 4- mais puisque tu étudies un mélange bianire isobare, la variance réduite vaut effectivement 3-.
Tu as aussi les cas particulier correspondant à Sn pur et Pb pur ou la variance réduite tombe à 2-. Cela te donne deux points invariants supplémentaires.
De plus : deux solide différents en équilibre compte pour deux phases distinctes.
J'ai compris un peu ce que vous avez dit . Mais j'arrive pas toujours à déterminer exactement le nombre de points invariants . Dans le diagramme plus haut .
J'ai compris un peu ce que vous avez dit . Mais j'arrive pas toujours à déterminer exactement le nombre de points invariants . Dans le diagramme plus haut .
Plutôt 5 ; le point noir de l'axe de gauche n'est là que pour indiquer la température du point E : 183°C.
Chaque point du diagramme correspond à un état d'équilibre possible. La variance en un point quelconque dépend du nombre de phases. La réponse à ta question est donc "oui".
