voilà je les retaper à l'ordi et rescanner.

** image supprimée **

Si tu veux de l'aide, il te faut saisir tes questions sur le site.
Tu peux mettre en annexe ton schéma pour une meilleure compréhension de ton exercice.
MErci

pk on supprime toujours mon image ??

bon ben alors

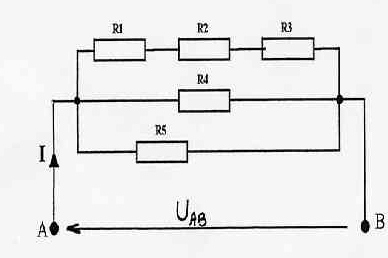

1. Calculer la résistance équivalante du circuit électrique shématisé ci-cessous.
2. En déduire Uab
3. En déduire la puissance absorbée par cette association avec les 3 méthodes de calcul:
- P en fonction de U et I
- P en fonction de U et Réq
- P en fonction de I et réq
On donne:
R1=6 ohms
R2=5 ohms
R3= 7 ohms
R4=10 ohms
R5= 6 ohms
I=10 amperes

quelqun peut m'aider ??

Req = 1/(1/(R1+R2+R3)+1/R4+1/R5)

Sa ressemble pas à se qu'on a fait en cours, et ces quelle questions, vosu pouvez l'ecrire à la main et le scaner

Association de réistances
1. Calculer la résistance équivalante du circuit électrique shématisé ci-cessous.
2. En déduire Uab
3. En déduire la puissance absorbée par cette association avec les 3 méthodes de calcul:
- P en fonction de U et I
- P en fonction de U et Réq
- P en fonction de I et réq
On donne:
R1=6 ohms
R2=5 ohms
R3= 7 ohms
R4=10 ohms
R5= 6 ohms
I=10 amperes

Si quelqun pourrait me résoudre ce poroblème, sa sreait super.

** image supprimée **

*** message déplacé ***

1) Req1 = R1 + R2 + R3
   1/Rt = 1/Req1 + 1/R4 + 1/R5
   Req = (R4*R5*Req1)/(R4*(R5+Req1)+R5*Req1)

2) Uab = Req*I

3) P=U*I        U=R*I   I=U/R
   P=U^2/Req
   P=Req*I^2

*** message déplacé ***

merci à toi, y a encore un deuxieme exo

** image supprimée **

Un topic = un exercice et relis mes premiers posts !

oui mais si je peux le scanner , ej vois aps pk le recopier

1) Req1 = R1 + R2 + R3
Req1= 6+5+7= 18

1/Rt = 1/Req1 + 1/R4 + 1/R5
Rt= 18+10+6=34 ohms

Req = (R4*R5*Req1)/(R4*(R5+Req1)+R5*Req1)
Req= (10*6*18)/(10*(6+18)+6*18)= 3.1 ohms
C'est juste ?

c'est bon et pour les formules du 3) elles sont si classiques qu'il faut les savoir (les 2 premieres: P=U*I et U=R*I).

Pour l'exercice 1, y a 1 ou 2 trucs que j'ai pass trouver:
1) Req1 = R1 + R2 + R3
Req1= 6+5+7= 18

1/Rt = 1/Req1 + 1/R4 + 1/R5
Rt= 18+10+6=34 ohms

Req = (R4*R5*Req1)/(R4*(R5+Req1)+R5*Req1)
Req= (10*6*18)/(10*(6+18)+6*18)= 3.1 ohms

2) Uab = Req*I
Uab= 3,1*10= 31V

3) a)P=U*I
U=R*I
I=U/R

b)P=U^2/Req
P=

c) P=Req*I^2
P= 3,1*10^2=310W

La P total = P1+P2+...

2) tu a besoin de la poser? se n'est pas dur quand on connait le courrant.

et a mon avis ce cite ne sert pas à faire les ex a ta place mais a t'aider.

Pour sississi13

quel est le nom de ton prob? et ou college, lycee, autre?

je n'ai compris que dalle, ses le seul cour ou j'ai eu du mal cette année, je te demande pass de le faire, mais aide moi
