Objet : Détecteur de gaz explosifs à perle catalytique ou pellistor

Bonjour,

J'aimerais calculer la puissance dissipée "Effet Joule" d'une pellistor.

Pellistor = [(filament de platine enroulé (L = ? mm ; diam. = ? mm)
et noyé dans une bille de céramique poreuse (L = 2 mm et diam. = 1 mm)].

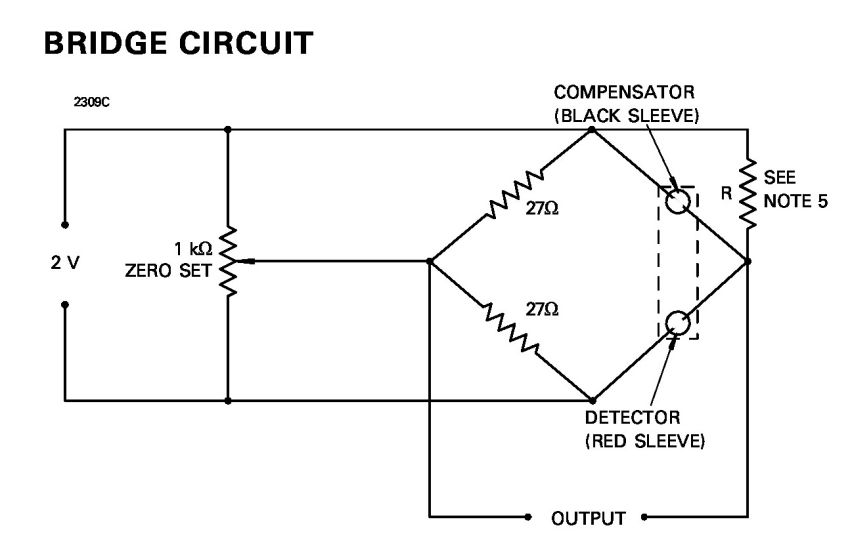

P = 0,48 W (au pont) ; U = 2 V (au pont) ; I = ? A ; R pellistor = ? Ohms


1) P = U x I => I = P / U = 0,48 / 2 = 0,24 A soit 240 mA au borne du pont => C'est juste ?

2) Peut-on calculer la résistance (constante, on ne la fait pas variée) de chaque pellistor ?

3) P = R x I² => Peux-t-on utiliser cette loi sachant que la pellistor fonctionne comme une résistance ?

4) R pellistor = (𝜌 x L) / s (avec s = 𝜋 x r²) ; R pellistor = [(94x10-9) x ?] / [𝜋 x (?)²] = ? Ω

Merci d'avance.

eltiti33

** image supprimée **

** image supprimée **



Edit Coll
