bonsoir et merci de m'aider:

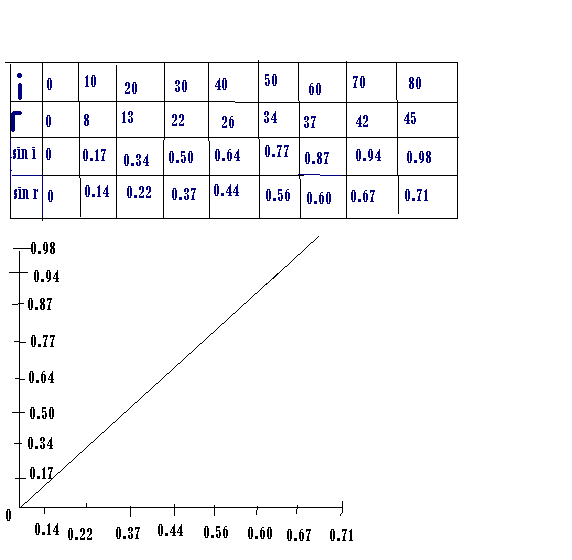

On réalise une série de mesure à l'aide du dispositif ci dessous.La cuve est remplie d'eau salée.Les résultats des mesures sont regroupés dans le tableau suivant ou i et r désignent respectivement les angles d'incidence et de réfraction.
a)Indiquer ce que représentent les angles i et r .
b)Tracer le graphique en portant en abscisses les valeurs de sin r en ordonnées les valeurs de sin i.
c) Determiner graphiquement l'indice de réfraction du liquide contenu dans la cuve.
a) les angles i et r représentent les angles d'incidence et de réfraction.
b)
c)là je ne vois pas.
merci de m'aider!
édit Océane : niveau renseigné
bonjour
si tu as la relation
sin=nsinr et que tu as fait le graphe représentatif de cette fonction (la droite que tu as tracée) n ne sera autre que le coefficient directeur de la droite et tu peux lire ce coefficient sur le graphe (dans un repère orthonormé, c'est la tangente de l'angle que la droite fait avec l'axe Ox)
salut
ok mais mon graphique est bon déjà? sinon le coefficient c'est quoi exactement qu'il faut faire parce que je ne comprends toujours pas?!
merci d'avance!
re
je ne dis surtout pas que ton graphe est mauvais.
Mais tu dois te servir de ce graphe pour déterminer n
tu sais qu'une equation linéaire
y=ax passe par l'origine et
a est le coefficient directeur de la droite représentative de la fonction
on dit aussi que c'est la pente de la droite.
Pour "lire" la pente, le mieux c'est d'avoir tracé la droite sur papier millimétré.
le mieux c'est de prendre sur l'axe sinr une côte "ronde"
par exemple si tu prends la valeur 0,5 tu lis la valeur correspondante sur l'axe des sinr et n sera le double de la valeur que tu liras (si tu s tracé la droite jusqu'à sinr=1 tu lis directement sur l'axe sini la valeur de n
salut
Donc pour trouver le coefficient il suffit juste de lire la droite tracée?!
sinon si je lis ma droite ça me donne 11,5 ça pourrait etre ça le coefficient?
Comme le graphique est une droite passant par l'origine, la relation est linéaire, le coefficient directeur (gaa t'a demandé de le déterminer) s'obtient en divisant l'ordonnée de n'importe quel point de la droite par l'abscisse de ce même point.
A cause des inévitables erreurs de mesure, il est préférable de prendre plutôt les valeurs élevées :
fais donc les rapports (sin i)/(sin r) pour les trois derniers points : tu vas trouver trois rapports presqu'égaux : ils te donnent une bonne approximation de l'indice n que tu cherches.
Oui c'est ça.
As-tu suivi la fin de l'exercice sur le sonar hier ? Es-tu convaincu(e) qu'il ne fallait pas convertir les unités ?
On peut toujours convertir... avec les risques d'erreurs correspondants.
Que voulais-tu convertir ? Les durées étaient en seconde, les vitesses en mètres par seconde et on cherchait des distances en mètres. De plus toutes ces unités sont celles qui sont recommandées puisque ce sont toutes des unités du système d'unités international, le SI.
