déphasage d'un circuit RC

Posté par
zibilytou 30-08-20 à 20:04

Bonjour,

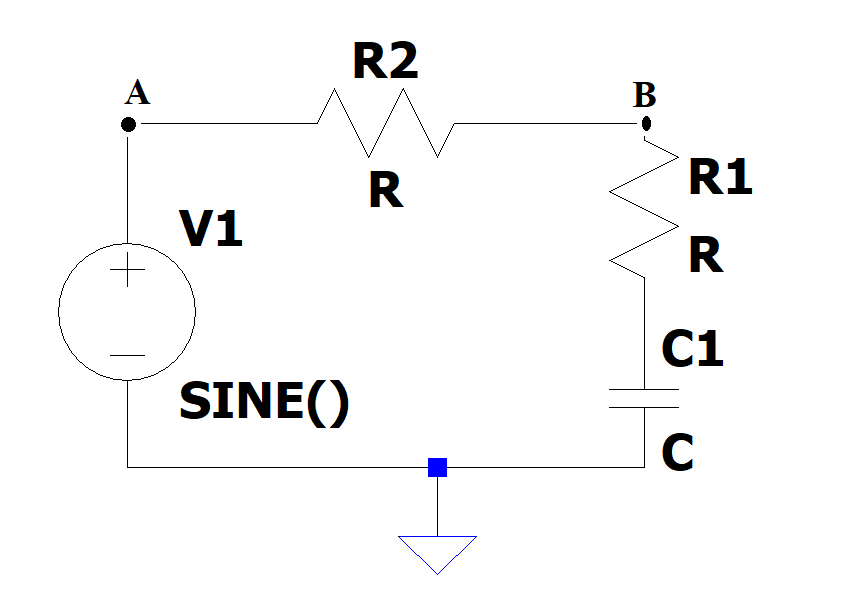

J'aimerais savoir le déphasage au point B du circuit suivant en fonction de C1,R1 et R2.
J'ai arriver à déterminer la fonction de transfert en ce point :
(R1jwC1+1)/(R1jwC1+R2jwC2+1) mais franchement je ne suis pas bon avec les arguments.
Merci d'avance.

$déphasage d\'un circuit RC$

Posté par re : déphasage d'un circuit RC 30-08-20 à 20:57

Bonsoir
L'argument d'un quotient est la différence entre l'argument du numérateur et celui du dénominateur. Autre solution : multiplier numérateur et dénominateur par le conjugué du dénominateur pour obtenir un dénominateur réel.

Posté par re : déphasage d'un circuit RC 30-08-20 à 21:10

Les parties 1.2 à 1.5 de cette fiche pourront peut-être t'aider...
J'imagine qu'il s'agit de déterminer l'argument de la fonction de transfert c'est à dire le déphasage :
=phase(V_B(t))-phase(V_A(t)).
Dans ce cas particulier, je trouve que la deuxième méthode que je t'ai indiquée est un peu plus simple...
