Démonstration 2
Bonjour,
Come la règle l'indique (un sujet = un exercice), je fais un deuxième sujet, mais avec le même problème que j'ai déjà posté. J'ai une demonstration de formule que je n'arrive pas à faire (les calculs étant déjà fait).
Voici l'énoncé : Un circuit RC série est alimenté par une tension sinusoïdale crête à crête de 4V et de fréquence f = 100 Hz.

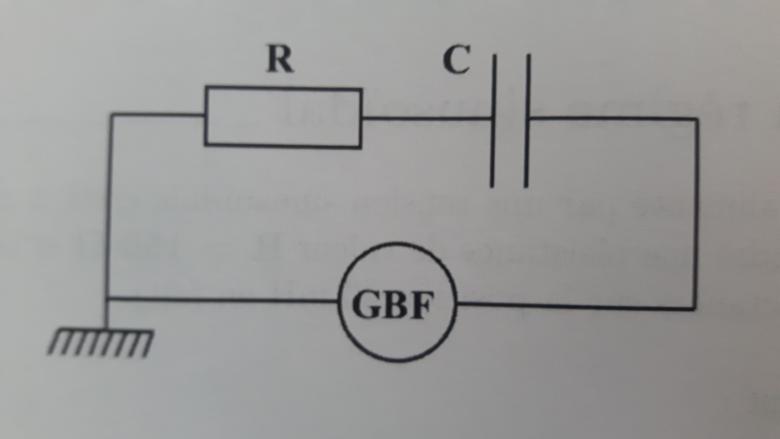

Soit le circuit suivant, avec une résistance de valeur R = 1000
et un condensateur de capacité C = 2.2
F ( en photo ci-dessous) :
- Montrer que, pour un circuit RC, la valeur du déphasage est définie par :
tan
= (-1)/R.C.
Avec = 2.
.f
Merci d'avance de votre aide !
AR2
Bonjour
Commence par déterminer l'impédance complexe du circuit R-C.
Tu as dû démontrer en cours les deux propriétés essentielles de cette impédance complexe :
son module est le rapport Umax/Imax égal aussi au rapport des valeurs efficaces Ue/Ie
son argument est le déphasage de u(t) par rapport à i(t).
Cette deuxième propriété te donne directement le résultat recherché !
Étudie bien ton cours !
