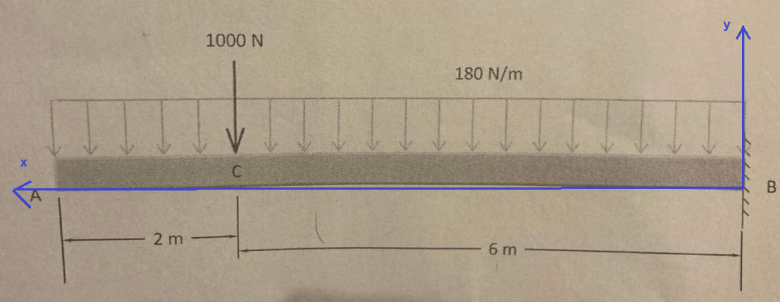

Désolé, voici le problème : Par la méthode de superposition, déterminer la déflexion maximale de la poutre suivante : E=210 GPa et I= 5 000 000mm⁴.

Je ne suis pas de France alors j'espère que j'ai pris le bon niveau d'étude, désolé en avance.

Pour le cas 1:
J'utiliserai la formule ς= - wl⁴/(8EI)
                                                    = (0,18 x 8 000)/(8x 210 000 x 5 000 000)
                                                   = -87,77mm

Pour le cas 2 :
J'utiliserai la formule ς= - Pa²(3L-a)/(6EI) où a= 6000mm
       = 1000x 6000²( 3x 8000-6000)/(6x210000x5000000)
= - 190,63mm

Je me demandais, est-ce que tout dépendant d'où se trouve l'encastrement, il y a un rapport avec le signe négatif.

Tu n'as pas besoin de redémontrer les deux formules utilisées ?

Sinon, c'est logique que tu aies un déplacement négatif si tu choisis un repère (Oxy) habituel : u(L) = umax < 0 :



Généralement, on met une valeur absolue quand on parle de la flèche de la poutre.



***Ajout schéma pour illustrer les propos***

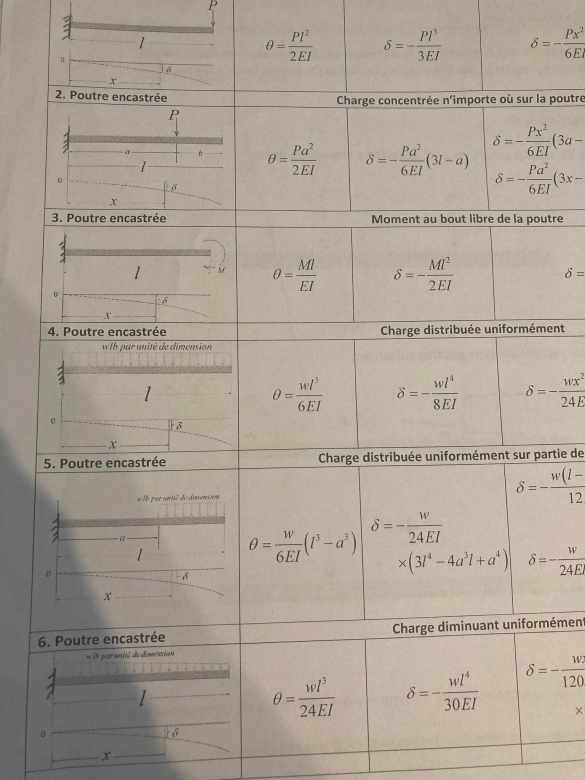

En faite, notre professeur nous donner un tableau de 12 type de chargement. Donc si notre poutre est encastrée, on cherche dans le tableau la formule à utiliser.

Ah ok, je ne savais pas qu'il fallait des valeurs absolues. Mon prof aurait dû le rajouter

Merci beaucoup

Si tes formules correspondent à la flèche, oui il aurait fallu préciser la valeur absolue car ça dépend du repère choisi.

je crois que c'est mon erreur car dans l'image, c'est dans l'autre sens donc c'est normale que ça soit positif.

Attention, si l'axe horizontal du repère va de l'encastrement à l'extrémité libre de la poutre, que l'encastrement soit à gauche ou à droite ne changera rien : il faut regarder le sens de déplacement de la poutre vis-à-vis de l'axe vertical du repère.
