Définition d'une maille
Bonjour,
Une maille d'un réseau est l'ensemble de branches formant un circuit fermé dans lequel chaque noeud n'est rencontré qu'une fois.
Pouvez-vous me donner un exemple en image lorsque chaque noeud est rencontré deux fois.
Merci beaucoup.
Bonjour,
Le problème n'est pas de passer 2 fois (ou plus) par chaque nœud, mais ne ne passer 2 fois sur aucun nœud.
de manière plus imagée, il ne faut pas faire des '8'

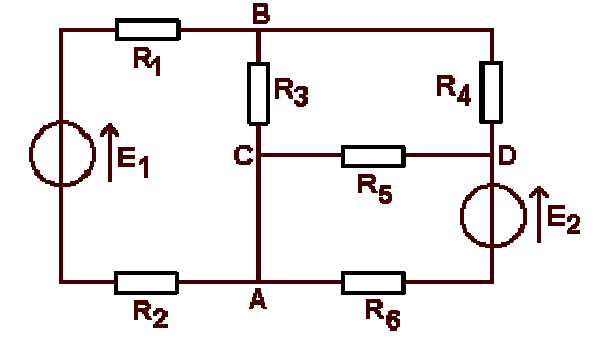

Merci de votre réponse. Pouvez-vous me donner un exemple par cette image lorsque je fais un '8', s'il vous plait.
Merci beaucoup.
On fait un 8 avec BDCADB par exemple.
Ici, sauf si j'en oublie, il y 7 mailles possibles:
BCDB, BCADB, CADC, A(E1)BCA, BDA(E1)B, BDCA(E1)B et BCDA(E1)B
Merci de votre réponse.
Je vais donc utiliser le théorème de SUPERPOSITION pour résoudre le problème. Exemple : je supprime E2. Pouvez-vous me dire, quel noeud je dois commencer pour calculer la résistance équivalente de cette circuit.
Merci à nouveau.
Attention aux pièges.
Les points A et C appartiennent au même noeud et donc le trajet : BCDA(E1)B n'est pas approprié (ou du moins inutile), il se simplifie en : BCA(E1)B puisque évidemment la différence de potentiel sur CDA est nulle.
Je vais donc utiliser le théorème de SUPERPOSITION pour résoudre le problème. Exemple : je supprime E2. Pouvez-vous me dire, quel noeud je dois commencer pour calculer la résistance équivalente de cette circuit.
Il faut commencer par donner un énoncé complet de ton problème.
Ta question tronquée n'a pas de réponse.
Pour utiliser le théorème de SUPERPOSITION il faut savoir ce que tu cherches.
Est-ce le courant dans un des composants ? Si oui, lequel ?
Ou est-ce le courant dans le court-circuit CA ?
ou autre chose ?
