Bonjour,
pouvez vous m'aider à finir cet exercice suivant svp.
Une mole d'un gaz parfait suit le cycle de transormation ABCD :
A->B: compression adiabatique réversible.
B->C: échauffement isobare.
C->D:détente adiabatique réversible.
D->A: refroidissement iobare.
j'ai tracé le diagramme de Clapeyron P,v et j'ai remarqué que le cycle était moteur car parcouru dans le sens horaire.
donc le rendement est n= -W/Qc
Il faut exprimer n en fonction de a=Pb/Pa et b=Cp/Cv.
Comment faire ?
Merci.
Bonjour,
Il faut que tu te serves de DeltaU_(Cycle) = 0.
Par contre, pour D-->A, ça ne serait pas un refroidissement isochore ?
ok pour DeltaU_(Cycle) = 0.
pour D-->A, ça ne serait pas un refroidissement isochore ? NON => isobare.
Ok. Disons qu'avec un isocore, tu aurais eu un cycle Diesel mais ça ne change rien pour toi.
Donc, montre nous ton diagramme PV.
Je ne peut meme pas joindre un fichier word ou excel pour montrer le diagramme Pv.
Ils acceptent quoi comme type de fichiers ?
Merci.
Bonjour, (c'est un nouveau jour !)
Les formats autorisés pour l'attachement sont exclusivement les suivants : gif,jpg,jpeg,png. Donc, convertis ton graphique en image.
Au pire des cas, envoie le moi par mail.
Bonjour,
Ton diagramme de Clapeyron est faux.
Donne moi les expressions des quatre morceaux de courbes (tu en a besoin pour exprimer le rendement).

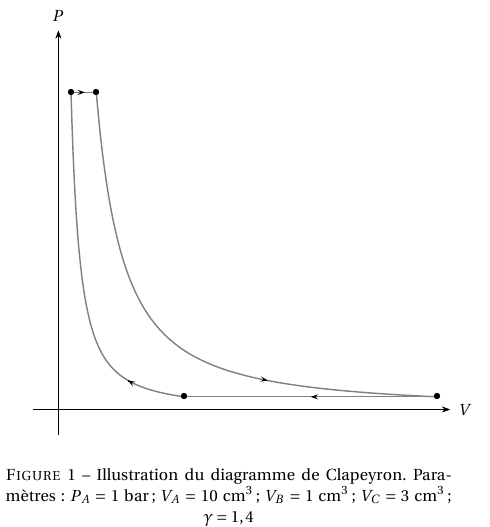

Voici le bon diagrammme. La principale différence est sur l'allure des adiabatiques réversibles (répond à ma question précédente pour le justification).
J'ai posé des paramètres pour faire le graphique à l'ordi mais toi, tu n'es pas obligé de poser des valeurs. Dans ce cas, tu le fais à main levée, ok.
