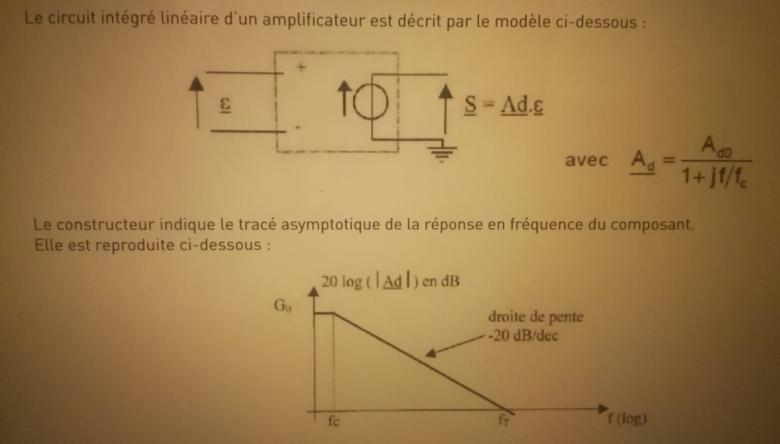

Bonjour voici un exercice comme suit à l'image : Le constructeur précise les valeurs typiques :
- de la fréquence de transition notée fT sur le graphe ; fT = 7 MHz.
- du gain en très basses fréquences noté G0 sur le graphe ; G0 = 100 dB.
_Donner l'équation de la droite asymptotique traduisant le comportement du circuit intégré dans le domaine des hautes fréquences en exploitant l'expression de Ad.
Encore une fois mes cours sont très vague, car elle indique la formule -20log(f)+ 20log(fc). Je suppose donc que f= 7Mhz et Fc= 1Mhz. En applicant la formule je trouve -16,90. J'ai du zapé quelque chose??
Bonjour
Il s'agit ici de modéliser le comportement d'un ampli. op. Le module de Ad a pour expression, sachant que Ado>0 :
Le gain s'exprime par :
Pour f<<fc :
Pour f>>fc :
Tu devrais maintenant pourvoir facilement obtenir la relation entre fT et fo...
Ok donc si je comprend bien ici on remplace f par Ft , et F0 par Fc.
Comme Ft est plus grand que FO alors c'est la formule Pour f>>fc qui nous interresse
Donc 20log(10^5) - 20log(7/1)=83
Qu'en pense-tu?
Le calcul de fc est immédiat ... pour autant de comprendre le diagramme de G en fonction de f donné.
Go - G(fT) = 100 - 0 = 100 dB
avec pente de 20 db par décade, il y a 100/20 = 5 décades entre fc et fT --> fc = fT/10^5 = 7.10^6/10^5 = 70 Hz
----
Pour ceux qui aiment se cacher derrière les formules ... au lieu de réfléchir.
Autrement :
en HF, f > > fc et donc : |Ad| Ado/(f/fC)
20.log(Ad) = 20.log(Ado) - 20.log(f) + 20.log(fc)
Pour f = fT --> Ad = 0 (dB)
20.log(Ad) = 20.log(Ado) - 20.log(fT) + 20.log(fc)
20 * 0 = 100 - 20.log(7.10^6) + 20.log(fc)
100 = 20.log(7.10^6) - 20.log(fc)
log(7.10^6) - log(fc) = 5
log(7.10^6/fc) = 5
(7.10^6/fc) = 10^5
fc = 7.10^6/10^5 = 70 Hz
-----
...
Sauf distraction.
