Courants électriques au sens opposé
Bonjour tout le monde,
J'ai rencontré un problème dans cet exercice et je souhaite pouvoir avoir de l'aide de votre part.
1) Montrer que l'on peut exprimer le réseau ci-dessus les intensités dans toutes les branches à l'aide uniquement de deux intensités inconnues i et j.
2) Déterminer les valeurs des intensités dans chacune des branches du réseau.

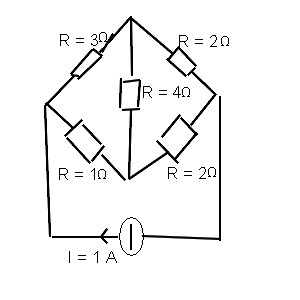

Un schéma est attaché au sujet.

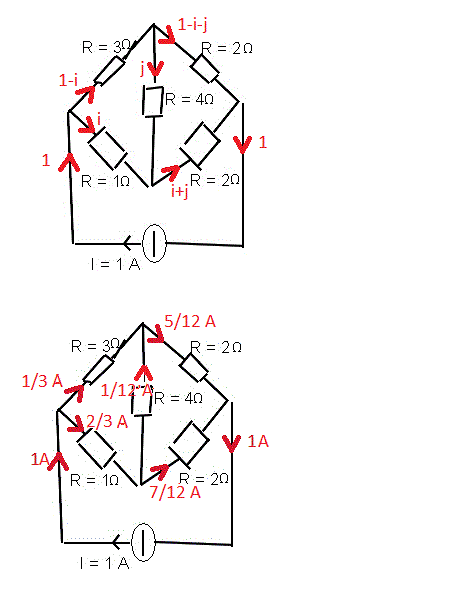

A partir du dessin du haut :
Equations des mailles:
3(1-i) + 4j - 1.i = 0
2(1-i-j) - 2(i+j) - 4 j = 0
-4i + 4j + 3 = 0
-4i - 8j + 2 = 0
j = -1/12 A
i = 2/3 A
-----
Et on peut indiquer les courants dans les différentes branches du circuit (dessin du bas)
-----
Recopier sans comprendre est inutile.
bonjour, j'ai le même exercice sauf que j'ai un générateur de tension (à la place du générateur de courant) du coup je ne vois pas trop comment faire.
Merci
