Courant max diode
Bonjour,
J'ai un petit problème pour ce petit exercice, je n'arrive pas à le justifier ou voir si on doit faire des calculs car on nous donne tout de même la résistance thermique de la diode ...
L'énoncé est :
Quel est le courant max admissible sachant que la température de la jonction maximale et 175° C et que la résistance thermique globale vaut 350 K/W ?
nous supposons que la température ambiante est tout le temps inférieure à 35 degrés.

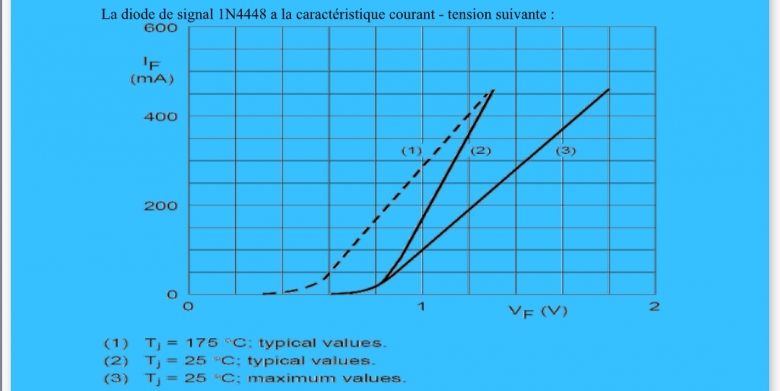

Quelle courbe faut-il utiliser ?
Courant maximal admissible?
Je pense premièrement que la courbe à utiliser est la 1 (Tjonction = 175°C)
Et je dirais à premiere vu que le courant max est 450 mA ... Mais je pense pas que cela soit ça car j'utilise pas le 350 ...
Merci
Bonjour,
Connaissant la résistance thermique, vous pouvez calculer la puissance maxi acceptable, puis déterminer le courant correspondant.
Avec 350 K/W et une température différentielle de 175 + 35 = 210 °C= 483K
Je trouve 1,38W
Mais d'un autre côté si on utilise la courbe, on a 1,3* 0,450 = 0,585 W au maximum pour la diode ?
La température différentielle est 175 - 35 !
Et une différence de température a même valeur en K et °C !
Ah oui, grosses erreurs !... (l'exo tombe bien pour me rappeler quelques bases)
Donc T = 140°C
On trouve alors 0,4W, la puissance max dissipée.
D'après la courbe 1,
I /
V = (0.45-0.05)/(1.3-0.6) = 0,57
Donc I = 0.57V - 0.292
On cherche au max 0,4W
P=UI=0.4W
I=0.57* -0.292
I² =0.228-0.292*I
I1 = -0.65A (pas bon car négatif)
I2 = 0.353A
Donc le courant max est 353mA ?
