Courant alternatif monophasé
Posté par
Katrex  27-05-22 à 20:43
Exercice :

On branche sur le secteur (U=230V, f=60Hz), en parallèle, une ampoule de résistance R=529 ohm en fonctionnement (100W) et un aspirateur , dipole inductif modélisé comme une asscociation série d'une résistance interne r=7ohm et d'une inductance L=53mH.

Calculer en valeur efficace les intensités Is, IL et Ia respectivement débitées par le secteur, traversant la lampe et l'aspirateur.
 Posté par
vanoisere : Courant alternatif monophasé  27-05-22 à 22:11
Bonjour

Plusieurs méthodes de résolution existent : utilisation des nombres complexes, utilisation des vecteurs de Fresnel. Sans connaître celle à ton programme, impossible de t'aider. Commence par exposer ce que tu as fait et par poser des questions sur ce qui te bloque. Plus facile de t'aider ensuite !
 Posté par
Katrexre : Courant alternatif monophasé  27-05-22 à 22:44

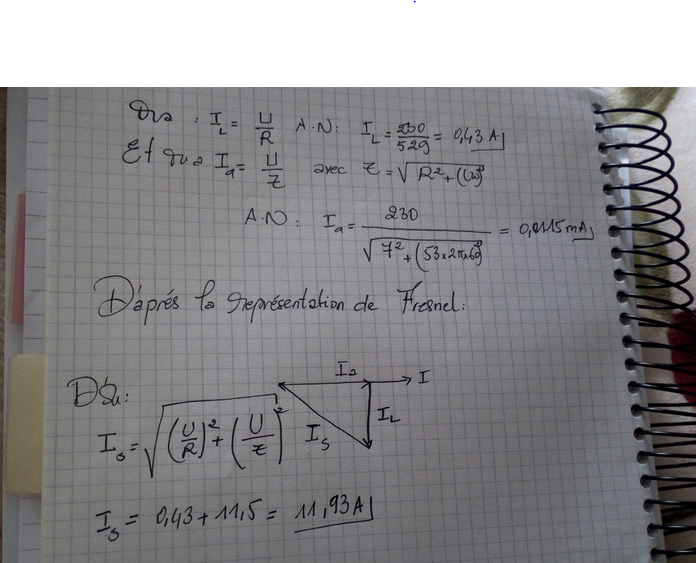

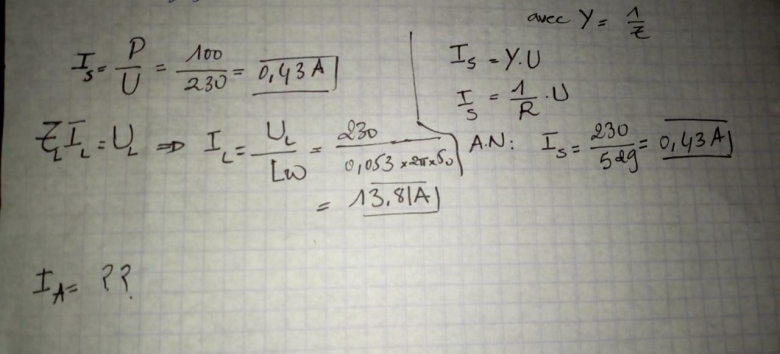

J'ai essayé de le faire mais je ne sais pas exactement si c'est correct.

 Posté par
Katrexre : Courant alternatif monophasé  27-05-22 à 22:52
IL=11.51A
 Posté par
Katrexre : Courant alternatif monophasé  27-05-22 à 22:53
IL=0.011 mA
 Posté par
vanoisere : Courant alternatif monophasé  27-05-22 à 22:54
le règlement du site demande de "taper" tes résultats dans l'éditeur de texte, pas de les scanner.

Quoi qu'il en soit : lis bien l'énoncé : l'aspirateur est équivalent à une résistance r en série avec une inductance L ; pas seulement une inductance  !

Une des deux méthodes dont je t'ai parlées sera nécessaire pour obtenir l'intensité totale Ia. Tu n'as pas répondu sur ce point.
 Posté par
Katrexre : Courant alternatif monophasé  27-05-22 à 23:13
Nous savons que: P=100W et U=230V

Donc, Is=100/230

Is=0.43A

Et pour IL=U/lw =230/53*2pi*60 = 0.115mA

ia=U/ZL

 Ia= il=0.115mA
 Posté par
Katrexre : Courant alternatif monophasé  28-05-22 à 00:31
Katrex @ 27-05-2022 à 23:13

Nous savons que: P=100W et U=230V

Donc, Is=sqrt((U/R)^2 +(U/Z)^2)

Is=0.44mA

Et pour IL=U/R =230/529 = 0.43A

ia=U/Z

 Ia= il=0.115mA
 Posté par
Katrexre : Courant alternatif monophasé  28-05-22 à 00:32
Katrex @ 28-05-2022 à 00:31

Katrex @ 27-05-2022 à 23:13

Nous savons que: P=100W et U=230V

Donc, Is=sqrt((U/R)^2 +(U/Z)^2)

Is=0.44mA

Et pour IL=U/R =230/529 = 0.43A

ia=U/Z

 Ia=0.115mA
 Posté par
vanoisere : Courant alternatif monophasé  28-05-22 à 10:58
Que vaut l'impédance de l'association en série L et r ?
 Posté par
Katrexre : Courant alternatif monophasé  28-05-22 à 14:37
 l'impédance de l'association en série L et r  : Is

 Posté par
vanoisere : Courant alternatif monophasé  29-05-22 à 11:03
Citation :
l'impédance de l'association en série L et r  : Is

As-tu vraiment pris la peine d'étudier ton cours ?
  Posté par
gbm re : Courant alternatif monophasé  29-05-22 à 20:14
