Couple hydraulique

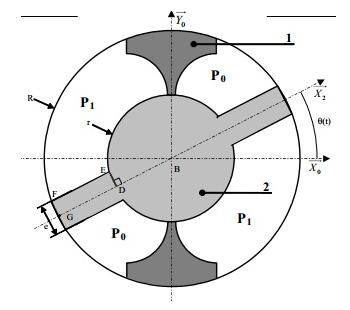

Le vérin rotatif permettant de piloter les essais de torsion est schématisé figure n°11. Son corps 1 est
fixé à la plaque 12 du dispositif anti-rotation et sa tige est directement montée sur la tige 2 du vérin
linéaire. C'est un vérin quart de tour « OLAER SS-40 : Montage en bout » dont les 4 chambres
hydrauliques, couplées 2 à 2, sont alimentées aux pressions P1 et P0 comme indiqué figure n°11.
Les caractéristiques de ce vérin sont données en annexe et les palettes ont une hauteur H.
A.III.3.1. Etude géométrique.
On pose r* la distance BD et R* la distance BG. Calculez r* et R* en fonction de R, r et e.
A.III.3.2. Couple hydraulique.
Le couple hydraulique des actions de la pression sur la tige 2 du vérin est noté CV
Calculer CV en fonction de R*, r*, H et des pressions P0 et P1 , puis en fonction de R, r, H et des pressions P0 et P1.

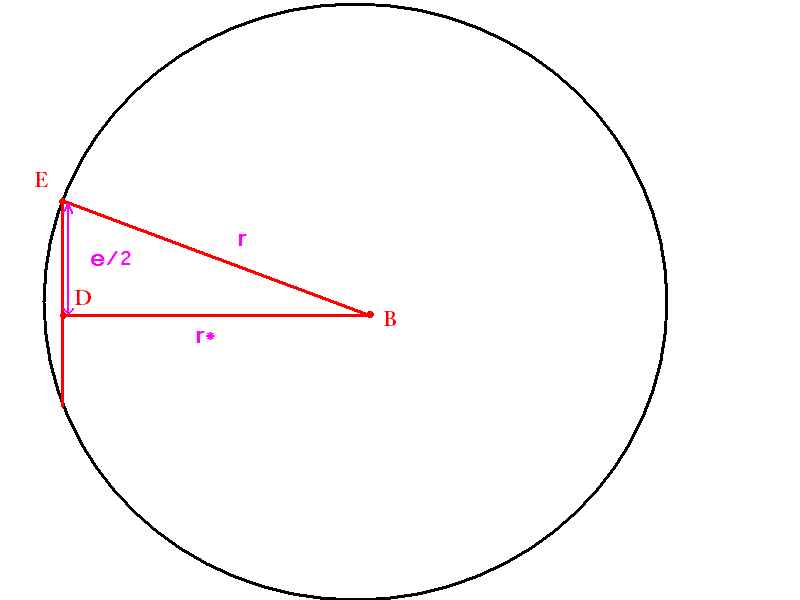

on a r*=BD=BG-DG , mais je vois le liens avec R,r et e
Merci de votre aide
Bonjour , merci pour les premières questions

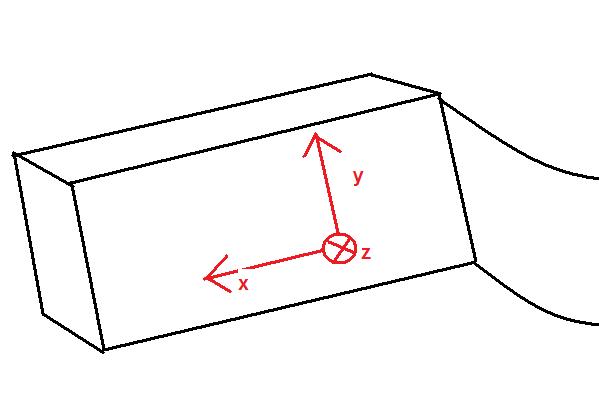

Pour le calcul de Cv , on prend BM=x
+ y
Mais je vois pas trop par quoi remplacer dFpression
D'accord et donc pour l'autre expression Cv on intègre la même expression mais on change juste les bornes , c'est à dire qu'on intègre de -(H/2)*r à +(H/2)*R
non tu calcules l'intégrale double (c'est pas compliqué), tu obtiens Cv en fonction de r* et R*, tu remplaces ensuite r* et R* par leurs expressions en fonction de r, R et e (cf. mon premier message).
J'ai Cv=
-x(P1-P0)dxdy
= x dx (P1-P0)dy ( avec dy on intègre de -H/2r* à H/2R* )
Mais je sais pas les bornes pour intégrer x
