Bonjour ,

Il sagit d'un exercice de physique du Chapitre Distribution de l'énergie dans un circuit

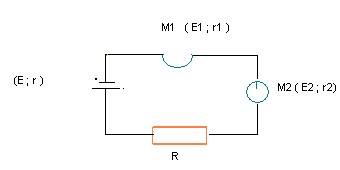

Le circuit électrique ci-dessous est alimenté par un générateur de f.é.m  E et de résistance r. La puissance P_j dissipée par effet Joule dans la totalité du circuit est de 13.5 W.

Données : E1 = 6V E2 = 4.5 V  I = 0.57 A  R = 17
         r1 = 4.0 r2 = 2.5


1. Déterminer la valeur de la résistance interne r .
Réponse trouvée : 18,05

2.Calculer les puissances P_e1 P_e2 et P_e3
reçues respectivement pas le smoteur M1 M2 et la résistance R .
Réponses trouvées :
P_e1= 4,7 W
P_e2= 3,4 W
P_e3= 5,5 W

3.a) Quelle est la puissance électrique transférée par le génératuer au circuit ?
Réponse trouvée : 13,6 W

b) En déduire la valeur dela tension aux bornes du générateur .
Réponse trouvée : 23,9 V

4) Calculer alors la f.é.m  E .
Réponse trouvée :

E = -rI + U
   = 34 V

Merci beaucoup ^^
