Conversion northon thévenin : question de signe

Posté par
sandro2
20-09-17 à 12:40

Bonjour,
mon prof a distribué quelques exos de révisions d'élec (avec correction), et sur le dernier, j'ai une erreur de signe par rapport à la correction que je n'arrive pas à comprendre (à moins que ce ne soit une erreur de la correction).

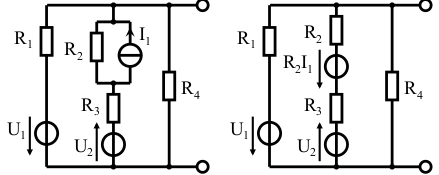

On nous donne le circuit à gauche, en nous demandant de trouver l'équivalent thévenin. A priori rien de difficile.
La première étape logique est de convertir I1/R2 en thévenin.

Le problème est que d'après la correction, le courant est fléché vers le bas (cf schéma de droite), alors que pour moi il devrait être fléché vers le haut (d'où l'erreur de signe).
Est-ce que vous pourriez s'il vous plaît m'explique en quoi je fait erreur? (sauf si c'est la correction).

En vous remerciant par avance
Cordialement
Sandro

Conversion northon thévenin : question de signe

Posté par
sanantonio312
re : Conversion northon thévenin : question de signe 20-09-17 à 16:41

Bonjour,
C'est la tension R2I1 qui est fléchée. Pas le courant.
Mais tu as raison. Elle me parait mal orientée.

Posté par
sandro2
re : Conversion northon thévenin : question de signe 20-09-17 à 21:25

Bonsoir.
Merci beaucoup !!!
Et désolé pour l'étourderie (aucune idée pourquoi j'ai écrit courant).

Bonne soirée
Sandro

Posté par
sandro2
re : Conversion northon thévenin : question de signe 21-09-17 à 13:44

Bonjour,
après avoir envoyé un mail au prof, il s'est avéré que c'est juste que les suisses flèchent leurs tensions dans l'autre sens : ils flèchent leur tension du + vers le -.

Posté par
sanantonio312
re : Conversion northon thévenin : question de signe 21-09-17 à 14:07

Ça doit être simple la coopération technique franco-suisse...
