Bonjour,

Problème à préciser :

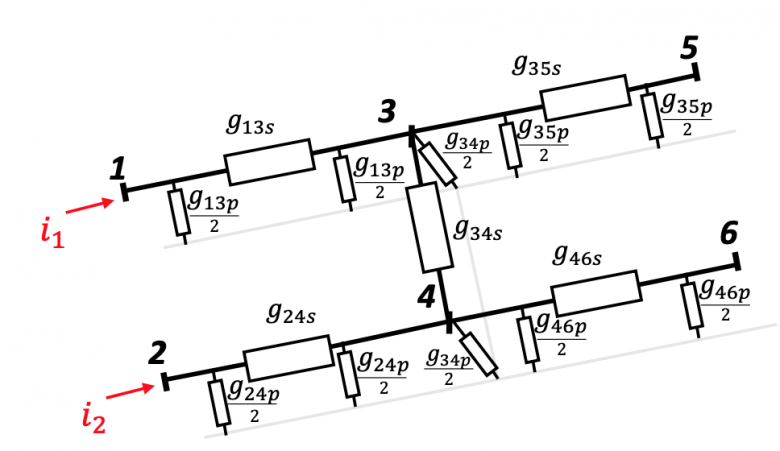

- c'est un quadripôle d'entrée 12 et sortie 56, et on cherche la matrice  ?
- c'est quoi le trait gris ? une masse ? Ce n'est plus vraiment un quadripôle classique, d'autant plus que le fait que i₁ soit différent de -i₂ tend à laisser penser que ce n'est pas un.

Donc problème à préciser : qu'appelez-vous matrice de conduction dans votre cas ?
Quel est le contexte ?

Bonjour,
Je précise : il s'agit d'un exercice dans le cadre de la modélisation d'une ligne électrique en courant continue.
L'énoncé me donne simplement les valeurs des conductances.
Je ne suis pas sur de savoir à quoi correspond la ligne grise, je pensais que c'était un simple fil...
On cherche la "matrice de conductance du réseau" selon l'énoncé

Tant qu'on ne sait pas ce qu'est ce fil gris, on ne peut pas beaucoup avancer.
On peut imaginer que g13s représente la conductance du fil 1-3 ; g34s la conductance de fuite entre les deux fils 1-3/2-4 ;  g13p la conductance de fuite entre le fil1-3 et la terre.
Enfin on peut imaginer la terre au mode commun (Vterre=0 ; V1=V ; V2=-V).

Tout ceci au conditionnel.
Le texte n'est pas plus précis que cela ?
Le cours correspondant définit comment la matrice de conduction ?

Si désolé, l'énoncé se fait appel à un autre exercice qui dit : "On sait qu'à un instant donné, les tensions aux nœuds 5 et 6 sont de 20 kV et que i1=-300 A et i2=-250 A. Considérez également que les nœuds 3 et 4 sont des sous-stations de dérivation. Les éléments suivants sont requis"
On a donc i3=i4=0
Si on imagine que la ligne grise est la terre, on peut déterminer une conductance équivalente pour chaque ligne ?

On progresse un peu.
3 et 4 sont des points, on peut donc définir leur potentiel mais pas le courant? De quel i3 et i4 parlez-vous ?

g34s serait donc la conductance de la ligne entre 3 et 4.

Et donc une ligne entre deux points ij est un PI g(ijp)/2 g(ijs) g(ijp)/2 et la tension est appliquée entre la ligne grise 0V et la ligne noire 20 kV (aux pertes près).

Donc si cette fois j'ai bien traduit, on vous demande la matrice de conductance de ce PI ?

Pour les point 3 et 4 on imagine qu'ils sont reliés à d'autre branche mais l'intensité entrante est nulle
Pardon que signifie PI ?
On demande la matrice de conductance de cette portion, une matrice 6x6 donc

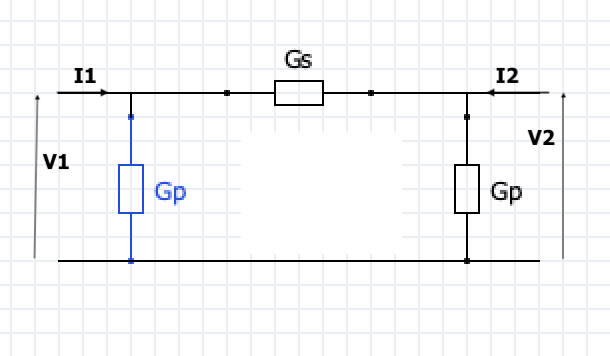

Pour le PI, le schéma ci-dessous ressemble à un pi majuscule d'où le nom.

Pour ce schéma on peut écrire
On peut l'établir en supposant la forme matricielle par linéarité et en prenant pour déterminer les éléments de la matrice des cas simples, type v2=0.

Attention le Gp du dessin est par exemple le g13p/2 de votre schéma.

Il "suffit" de répéter l'opération pour les différents éléments, cela vous donnera les éléments pour i1 i2 i5 i6. Pour i3 et i4, il faudra écrire la loi des noeuds en 3 et 4.
Il y a peut-être des méthodes plus asticieuses pour quelqu'un qui manipule habituellement ce genre de schéma.

Merci pour ces réponses !
Non malheureusement nous n'utilisons pas de logiciel pour l'instant.

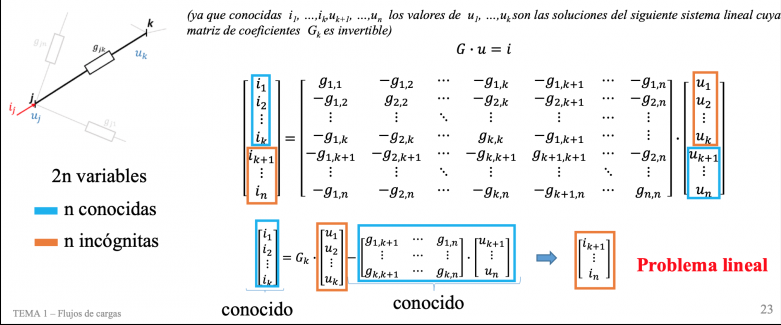

Pour information je vous joints la méthodologie vue en cours (désolé c'est de l'espagnol)



***Image recadrée => le texte doit être recopié***

OK, compris : je mélangeais dans une seule étape construction de la matrice et résolution.

Je reprends :
- vous écrivez la matrice pour vos 5 quadripôles
- vous en déduisez immédiatement les éléments de la matrice pour i1 i 2 i5 i6
- vous écrivez la loi des noeuds en 3 et 4, ce qui vous permet d'obtenir les éléments de la matrice pour i3 et i4

Ensuite, peut-être, si c'est demandé, vous partez de vos 6 données v5 v6 i3 i4 i1 i2 et vous utilisez votre méthode pour trouver les 6 autres éléments.

La méthodologie est claire ! Merci pour votre aide
