Condo''dimensionemnt
Bonjour,
Alors voici mon problème dans le cadre d'un exercice j'ai calculer la consommateur en terme de puissance active P=366 660 W et la puissance réactive Q = 231 080 VAR d'un système électrique ce qui m'a permis de déterminer la puissance apparente
S = √𝑷²+𝑸² = 433 400 VA.Or le transformateur utilisé dans le système est limité a 400 000 VA apparemment il faudrait améliorer le facteur de puissance en rajoutant des condensateurs.
Cependant je ne sais pas comment dimensionné ces condensateurs car je ne sais pas comment ils vont agir mathématiquement et physiquement sur le circuit. Je vais commencer par calculer exactement le facteur de puissance du système mais je ne sais pas comment procéder pour le dimensionnement il faudra peut être faire intervenir Boucherot ou des calculs sur les impédance complexes ?
En vous remerciant d'avance pour toute aide !
L'introduction des condensateurs ne modifie pas la puissance active P

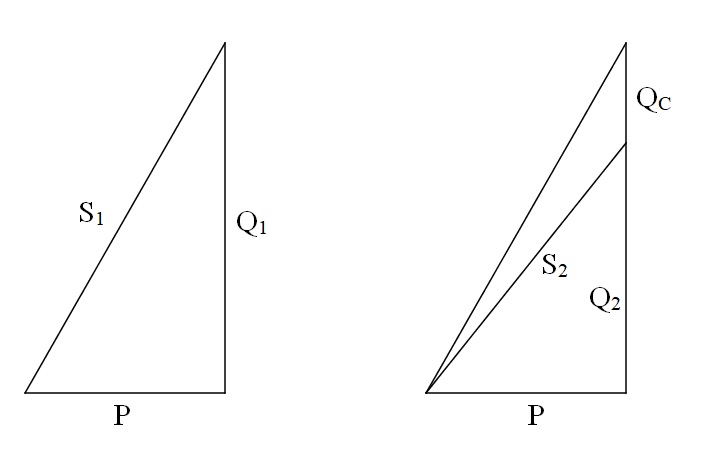

Ils fournissent une puissance réactive QC qui compense partiellement la puissance réactive Q1 :
QC = Q1 - Q2
L'énoncé donne les valeurs de P, Q1, avant introduction des condensateurs. Le calcul fournit S1
L'énoncé fournit aussi la valeur maximale de S2 après introduction des condensateurs.
On possède donc les éléments nécessaires pour calculer la valeur de QC
De plus |QC| = C ω UC²
On peut donc calculer C à condition de connaître ω et UC
Je comprend le raisonnement mais on a pas s2 après introduction des condensateur je sèche à cette endroit
Bonjour,
Je lis dans l'énoncé :
Or le transformateur utilisé dans le système est limité a 400 000 VA
L'unité utilisée ici étant le VA , j'en déduis qu'il s'agit de la valeur maximale S2(max) de la puissance apparente à ne pas dépasser.
On connait donc P et S2(max), ce qui permet de calculer Q2(max), puis Qc(min) et finalement C(min)
