Bonjour,

Pour apprendre à insérer une image, une figure, un schéma, un graphique (pas un énoncé !) clique sur la maison [lien]

Quant à l'énoncé, il faut le recopier, en entier si possible, et de manière claire, pas en résumé.

merci beaucoup

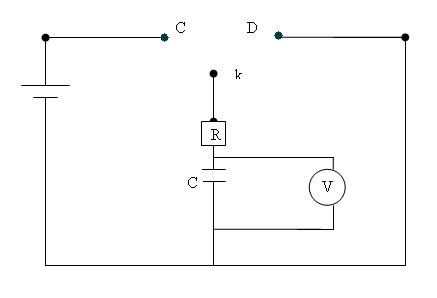

alors c est ça le montage?:
si on veut tester la charge on fait la liaison entre c et k
et si on veut tester la decharge on fait la liaison entre D et k
c est ça?

Avec une liaison par un conducteur électrique (interrupteur, inverseur...) entre C et K le condensateur sera chargé par le générateur dans un circuit qui comporte aussi la résistance R limitant l'intensité maximale.
Le voltmètre (ou un oscilloscope) aux bornes du condensateur permet de suivre l'évolution de la tension due à la charge du condensateur.

Quand la liaison C-K est remplacée par une liaison D-K le condensateur se décharge dans un circuit qui comprend la seule résistance R limitant à nouveau l'intensité maximale. Le voltmètre (ou l'oscilloscope) permet à nouveau de suivre l'évolution de la tension aux bornes du condensateur lors de sa décharge.

merci beaucoup
c est bien expliqué

Je t'en prie
A une prochaine fois !

ok
