Bonsoir je souhaiterai si possible recevoir de l aide sur un extrait de concours (1997 mp cnc electronique) précisément sur la 1ere question qui pose problème. Je vous remercie d'avance pour votre aide!!
Voici l'énoncé :
Les amplificatcurs opérationnels utilisés sont idéaux et fonctionnent en régime linéaire. Pour les applications numériques,
on prendra Ry - 1Mega ohm, R; = 10kOhm, Rz= 3k ohm , Rb= Re, Co = 3nF.

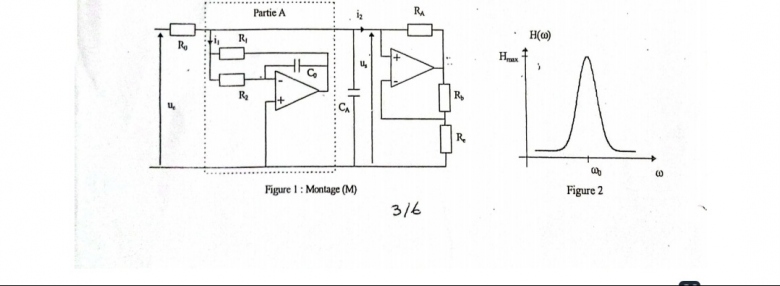

1. Déterminer en regime sinusoïdal de pulsation w, le rapport us / i1 dans le montage (M) de la figure 1. En déduire que la
partie A du montage (M) est équivalente à une inductance L et une résistance R. placées en parallèle
2.Déterminer de même le rapport u, / i2 dans le montage (M) de la figure 1.
3.
En déduire un schéma équivalent au montage (M), comportant, en plus de la résistance Ro, une résistance R, une capacité C
et une inductance < Donner les expressions de L, R et C en fonction des éléments du montage
4.Déterminer la fonction de transfcrt complexe H(w)= us/ ue du montage (M).
La figure 2 donne l'allure du module de H(w) (forme complexe), noté H(w), en fonction de w
5.
a. Donner l'expression de' la pulsation wo pour laguelle ce module est maximal, ainsi que l'expression de ce module
maximal noté Hmax
