Cisaillement (matériau)
Bonjour, j'aurais besoin d'aide pour cette exercice :
Un levier ayant un entr'axe de 300 mm supporte un effort de 1000 N
à une extrémité. Il est calé sur un arbre de 40 mm de diamètre par
une cale de 10 mm de largeur et 50 mm de longueur. Quel est le taux
de travail de la cale au cisaillement ?
Réponse : 30 N/ mm
Calculez la surface de la section " droite " , celle qui travaille …
Calculez l'effort au niveau de cette section ( les leviers , classe de seconde ….)
Concluez .
Je n'obtient pas la bonne reponse je ne suis pas sur du calcul de l'aire:
L aire= Pi*r^2 + 50*10 = 1757mm2 ?
Rayon= 40/2
F/Aire = 1000/1757 = 0,569N/mm2
Merci beaucoup!
10 * 50 = 500 mm2 .

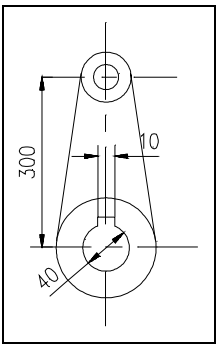

Section droite , section tranchée , celle qui est soumise à l'effort , les mm2 qui tentent de résister !... Il faut la voir ici en vue de dessus cette section .
Et je vois l'effort de 1000 N au bout du levier ; Il est plus important au niveau de la cale ,disons de la clavette d'habitude .
" calculez l'effort au niveau de cette section " . Est ce clair ?
