Salut tt le monde!Pouvez vous vérifier mes réponses?
Exercice : L'articulation ci-contre est composée de 2 barres de section rectangulaire 15x30, liées par un axe épaulé.
L'effort maximum supporté par cette liaison est de 10000N.
L'axe est conforme à la norme ISO 2341, réalisé en acier S255(je crois que le prof voulait écrire 275 ou 355 au lieu de 255). Vous prendrez un coefficient de sécurité de 3.
a- Tracez la ou les sections cisaillées en rouge sur le dessin.
b- Calculez le diamètre mini de l'axe, puis choisissez un diamètre standard dans le tableau.
Réponses:
a-une seule section car c t un montage en porte à faux .
b-si on considère que c s275 alors Rg(limite de cisaillement) est égale à 185 Mpa d'ou dmin=14.36mm.
Merci d'avance!
Bonjour,
a. Pourrais-tu représenter cette section sur le schéma ?
b. Pourrais-tu détailler ton raisonnement stp ?
gbm Oui biensur!Je suis désolée si la réponse n'était pas bien rédigée.

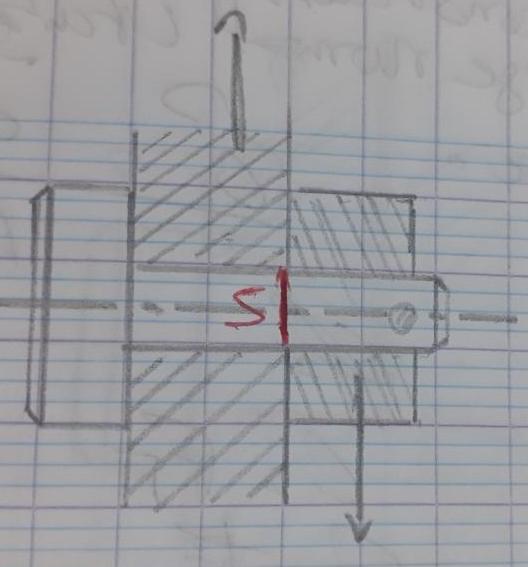

a-Voir dessin.
b-D'après l'équation d'équarrissage 𝛕=<Rpg avec 𝛕=T/S et Rpg=Reg/s d'ou d>=√(Ts/πRpg) alors dmin=√(Ts/πRpg)=7.18mm
Bonjour,
a. OK pour ta section de cisaillement (tangentielle à la force T appliquée).
b. J'ai l'impression qu'il manque un coefficient 2 quelque part :
Bonjour oui j'ai pas fait attention déjà le premier résultat d=14.36 est correct et
Ce deuxième d c le rayon... au lieu d'écrire r j'ai écrit d (manque de concentration c déjà le matin chez nous 😂)merci pour votre aide
