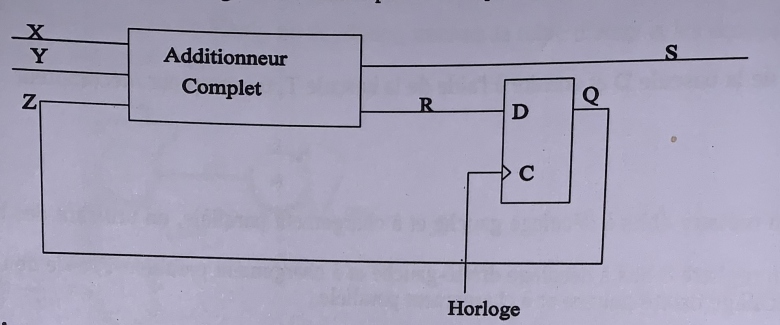

a) Donner la table d'état et le diagramme d'état du circuit.

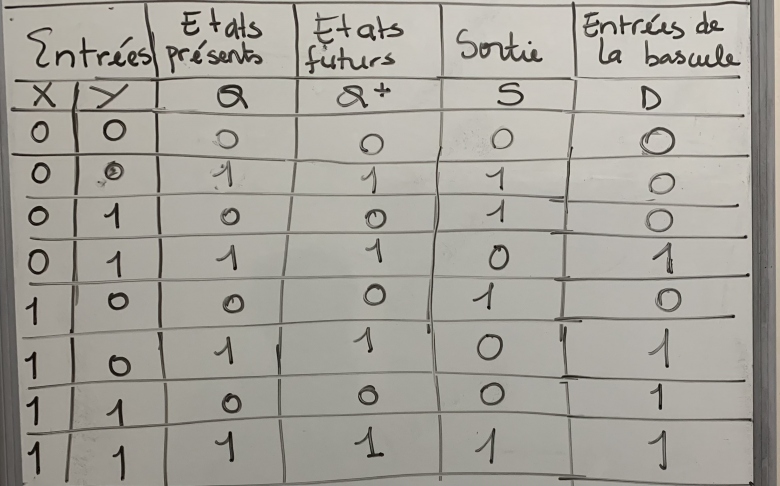

Voici ma proposition, dont je doute énormément car plus tard j'ai réalisé le diagramme d'état et je ne pouvais jamais avoir de transition de l'état 0 a l'état 1. Je débute sincèrement donc je ne perçois pas certaines choses. Pour expliquer un peu ce que j'ai fait j'ai l'état actuel Q et l'état suivant Q+. L'entrée de la bascule D je la prend comme égale à Q( j'ai vu qu'on nomme souvent la bascule D: bascule identité) Et en même teps ce D est là retenue R et également Q+, ie D=R=Q=Q+=Z et je n'en suis vraiment pas sure
(En espérant que ça ne pose pas problème que je filme ce tableau)

b) Réaliser ce circuit avec des portes logiques de base à deux entrées et la bascule SR
NB: Penser utiliser le diagramme d'état pour cette question

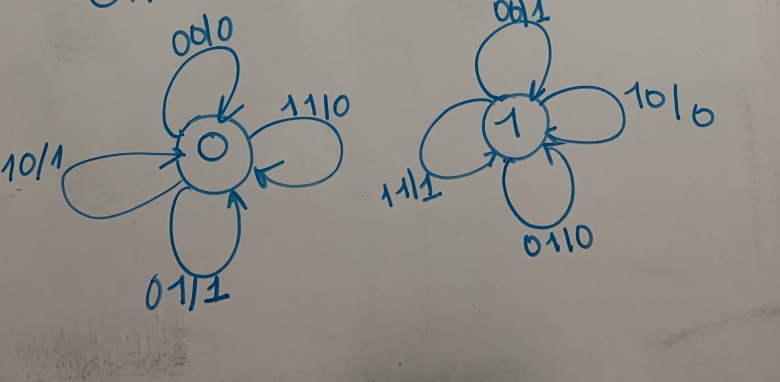

Voici mon diagramme d'état mais il y'a jamais transition de l'état 0 à l'état 1 :

(Je donnerai ma proposition pour la dernier volet avec la bascule SR mais j'ai besoin d'être sûr pour les précédentes svp)
Merci beaucoup

Bonjour

Explication sur le principe :

a)

C'est un additionneur 3 bits, sa table de vérité est donc :

XYZ SR
000 00  (car 0 + 0 + 0 = 0)
001 10  (car 0 + 0 + 1 = 1)
010 10
011 01  (car 0 + 1 + 1 = 2)
100 10
101 01
110 01
111 11  (car 1 + 1 + 1 = 3)

Si on part par exemple de l'état :

XYZ SR
001 10

On a donc un 0 sur l'entrée D du flip flop... Une impulsion sur C (clock) va donc faire passer la sortie Q (donc aussi Z) à l'état 0
L'état futur sera donc :

XYZ SR
000 00

Je remplis donc une des lignes du tableau complet ... à toi pour les autres.

Actuel ... Futur
XYZ SR  XYZ SR
000 00  ... ..
001 10  000 00
010 10  ... ..
...

D'accord merci beaucoup c'est compris
