Circuit theoreme de Thevenin
Posté par Lilaxox

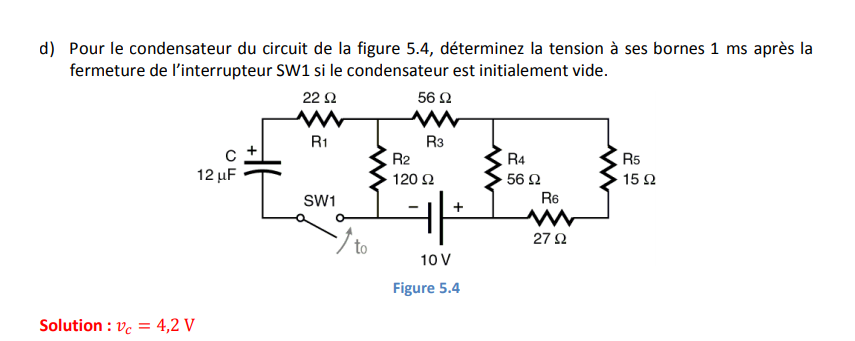

J'aurais besoin d'aide concernant ce circuit svp.
J'ai calculé Rth = 70ohm
Mais je n'arrive pas à trouver Vth ?
Il me manque la tension au borne du condensateur (Vf) , je ne sais pas quelle démarche me permet de la trouver?
Tau = R*C
Vc= Vf +(Vi - Vf ) e^t/tau
Après remaniement du schéma pour en avoir une vision plus traditionnelle (générateur à gauche et condensateur à droite), on arrive à un circuit comportant en serie:
Un générateur de 6V
Une résistance de 70
Le condensateur et l'interrupteur
C'est avec ça que j'ai de la misère, de calculer la tension de Thévenin..
Juste pour être sur svp c'est bien (120/120+70)*10V ?
Merci pour votre aide!
