Circuit RLC série en régime transitoire
On me demande de proposer un montage permettant de visualiser simultanément à l'oscillo la tension aux bornes de la capacité et la tension délivrée par le GBF.

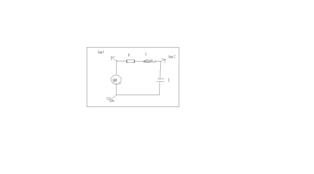

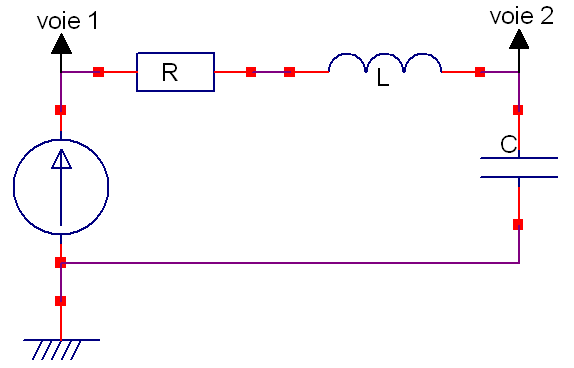

Voici ce que j'ai fait : (voir schema )

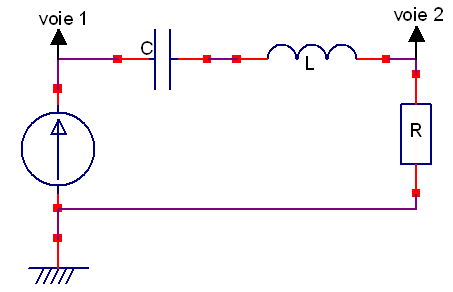

Puis de un montage permettant de visualiser simultanément à l'oscillo l'image de l'intensité i traversant le circuit et la tension délivrée par le GBF.
Merci =)
