Circuit résistance+bobine+condensateur
bonjour,
j'ai du mal avec un exercice :

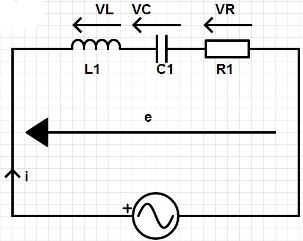

soit le circuit suivant, on me demande d'exprimer VRmax, VCmax et VLmax en fonction de emax, R, L, C et
.
J'ai deja démontrer dans la question précédente que imax= (emax)/
(R²+((Lω-1)/Cω)²)
Et que
i - e = -ARCtg (((Lω-1)/(Cω))/R)
on a e(t)=emax sin(ωt+e) et i(t)=imax sin(ωt+i)
Merci
Z = R + jwL + 1/(jwC) = R + j(wL - 1/wC)
|Z| = V
Phi(Z) = arctg((wL - 1/wC)/R) = arctg((w²LC - 1)/(wCR))
Phi(i) - Phi(e) = -arg(Z)
Phi(i) - Phi(e) = - arctg((w²LC - 1)/(wCR)) ... qui n'est pas équivalent à ce que tu as écrit.
imax = emax/V[R² + (wL - 1/wC)²] ... qui n'est pas équivalent à ce que tu as écrit.
VRmax = R.Imax = emax * R/V[R² + (wL - 1/wC)²]
VCmax = Imax/(wC) = ...
VLmax = Imax * wL = ...
Sauf distraction.
