Circuit linéaire en régime sinusoïdal (bis)
Bonjour,

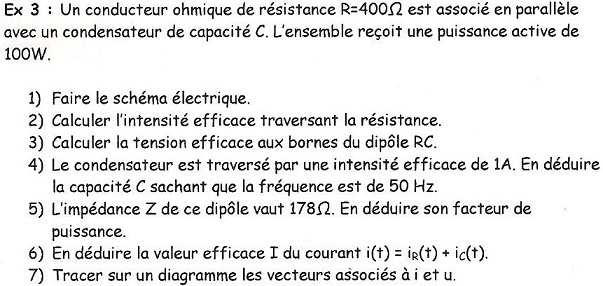

Pour ceux qui auraient vu mon post précédent il s'agit là du second exercice. L'énoncé est en image jointe.
Question 1: Aucun problème
Question 2: Comme un condo ne consomme pas de puissance active on peut écrire P=U*Ir hors U=Zr*Ir donc P=Zr*Ir² -> Ir²=P/Zr -> Ir=Racine(P/R)=0,5
Donc Ir=0,5A
Question 3: J'avais commencé à faire P=Zrc*I² mais en calculant Zrc je me rends compte que la capacité du condo n'est pas donnée et je ne vois pas comment faire autrement...
Pour les autres questions je devrais m'en sortir.
Merci d'avance pour votre coup de pouce
Bonsoir,
1.
2. Le condensateur déphase de +Pi/2 => Pc = U.IL.cos(Pi/2) = 0 W
donc P = Pr + Pc = Pr = U.Ir = R.Ir2

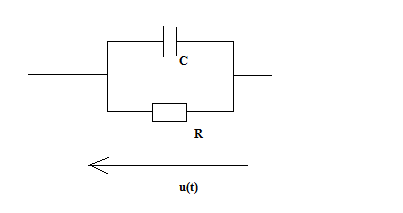

3. La résistance et le condensateur sont en // => Ur = Uc
soir U = R.Ir
4. L'impédance du dipôle est Z = (jRCw)/(R + 1/(jCw))
or f = w/2Pi soit w = 2Pi.f
d'où Z = ....
Le facteur de puissance associé à ce circuit vaut cos(Phi) = 1
or cos(Phi) = Re(Z)/|Z| = 1
d'où C = ...
5. A faire
6. Immédiat
7. A faire
sauf erreur
J'avais mal lu l'énoncé, je pensais qu'on me demandait l'intensité aux bornes du dipôle RC, que suis-je bête... Mais merci tout de même!
Pour trouver le facteur de puissance j'ai fais:
P=UI*cos(Phi) hors u=zi -> i=u/z
Donc P=(U²/Z)*cos(Phi) d'où cos(Phi)=(P*Z)/U²=0.45
Seulement j'aimerais savoir si ma méthode est bonne, pour connaître le déphasage entre U et I j'ai fais:
cos(phi)=0.45
phi=arc-cos(0.45)=63.26°
Voilà, ma démarche est-elle correcte?
Pour trouver le facteur de puissance j'ai faiT:
P=UI*cos(Phi) hors U=|Z|.I -> i=U/|Z|
Donc P=(U²/|Z|)*cos(Phi) d'où cos(Phi)=(P*|Z|)/U²=0.45
ok
