Bonjour, j'aurai besoin d'aide pour l'exercice suivant.

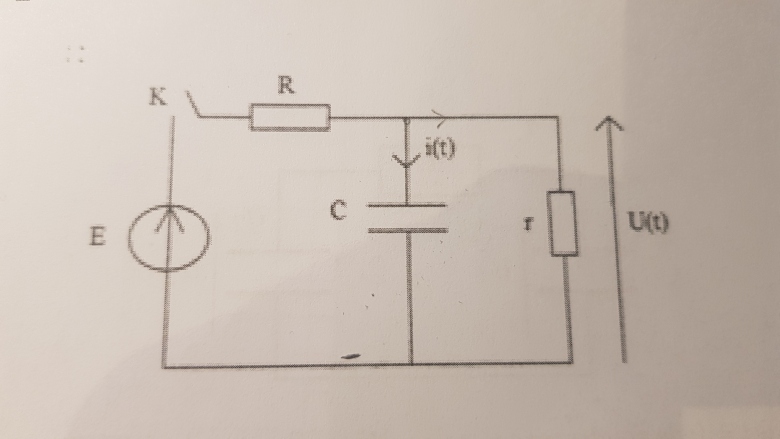

L'interrupteur K est ouvert depuis longtemps. At = 0 on ferme l'interrupteur.
1) Donner la valeur de U (t=0-) en justifiant.
2) Faire un schéma électrique équivalent à t=0+. En déduire les tensions U ur et l'intensité i pour t =0+
3) Retrouver les expressions précédentes en appliquant les lois de Kirchhoff
J'ai trouvé que u(t=0-)=E mais je ne suis pas sûre de ma justification. J'ai fait un circuit équivalent en supposant que la capacité agissait comme un interrupteur ouvert. Puis j'ai appliqué une loi des mailles (je ne sais pas si c'est vrai mais puisque la capacité est un interrupteur ouvert je me retrouve avec une seule boucle) tel que U+ur=E. J'ai ensuite fait une loi d'Ohm où j'en ai déduit que ur=0 car i=0 puisque le circuit ouvert d'où U=E. Pour la question deux je ne vois pas comment faire le circuit équivalent.
Je vous remercie d'avance pour votre aide.
Bonjour
Si j'ai bien compris le condensateur est déchargé donc Uc(0)=0 je fais une loi des mailles et je montre que Uc(0)=U(0) donc U(0)=0 et non E
