Circuit en série et en dérivation

Posté par
Lfleur
21-09-24 à 20:45

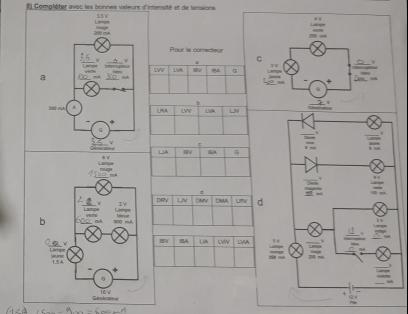

Bonsoir, pourriez-vous m'aider à résoudre un exercice sur la façon de calculer la tension et l'intensité. Surtout pour les circuit b et d.Merci.
Bonne soirée.

Circuit en série et en dérivation

Posté par
gbm Webmaster
re : Circuit en série et en dérivation 22-09-24 à 11:27

Bonjour,

Je te souhaite la bienvenue sur ce forum !

Même en ayant cherché à recadrer l'image, celle-ci est de trop mauvaise qualité pour lire les données de l'énoncé : peux-tu essayer d'en poster une autre ?

Ensuite, cet exercice fait appel à des notions vues en quatrième, je te conseille de commencer par lire attentivement ces ressources (cliques sur les maisons) :

Intensité du courant électrique
Exercice sur l'intensité du courant électrique
La tension électrique dans un circuit
Exercice sur la tension dans un circuit

Puis de nous proposer tes pistes de réflexion sur tes circuits.

Posté par
Lfleur
Circuit en série et en dérivation 22-09-24 à 12:01

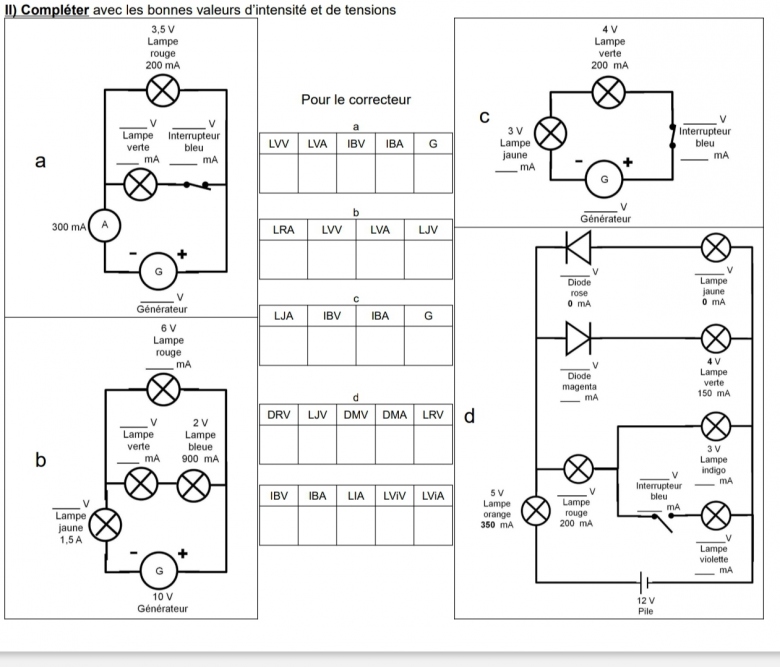

Bonjour, je vous envoie une photo plus nette des exercices. Merci d'avoir répondu.
Bon week-end .

Circuit en série et en dérivation

*** message déplacé ***

Posté par
gbm Webmaster
re : Circuit en série et en dérivation 22-09-24 à 12:37

Attention, à ne pas poster plusieurs sujets pour un même exercice.

Et donc ? Que proposes-tu à la lumière des ressources que je t'ai fournies ?

Posté par
Lfleur
re : Circuit en série et en dérivation 22-09-24 à 14:34

Pour le circuit A j'obtiens:
3,5 V et 100 mA pour la lampe verte,  pour l'interrupteur 0V et 300 mA et pour le générateur 3,5 V.
Pour le circuit B j'obtiens :
Lampe verte 2V et 600 mA, lampe jaune 4 v et lampe rouge 1500 mA.
Pour le circuit C j'obtiens :
Lampe jaune 200 mA, l'interrupteur 0V et 200 mA et le générateur 7V.
Pour le circuit D j'obtiens :
Diode rose 3V, lampe jaune 4 V, diode magenta 3V et 200 mA, interrupteur 12 V et 0mA, lampe indigo 0mA, lampe violette 9V et 0 mA et lampe rouge 7V.

Posté par
Candide
re : Circuit en série et en dérivation 22-09-24 à 18:39

Bonjour,

Comme suggéré par gbm, il faut commencer par lire et comprendre les liens qu'il a fournis ... et aussi comprendre les notions de circuits en série et de circuits en parallèles (en dérivation) et savoir que des circuits en série sont parcourus par un même courant et les circuits en parallèles (en dérivations) ont une même tension à leurs bornes.
Connaître aussi la loi des noeuds et la loi des mailles.

D'après tes réponses, tu ne maîtrises rien de ce qui est indiqué ci-dessus ... Il faut commencer par là et tu pourras alors corriger les très nombreuses erreurs que tu as faites.

Pour le circuit A j'obtiens:
3,5 V et 100 mA pour la lampe verte,  pour l'interrupteur 0V et 300 mA et pour le générateur 3,5 V.
Pour le circuit B j'obtiens :
Lampe verte 2V et 600 mA, lampe jaune 4 v et lampe rouge 1500 mA.
Pour le circuit C j'obtiens :
Lampe jaune 200 mA, l'interrupteur 0V et 200 mA et le générateur 7V.
Pour le circuit D j'obtiens :
Diode rose 3V, lampe jaune 4 V, diode magenta 3V et 200 mA, interrupteur 12 V et 0mA, lampe indigo 0mA, lampe violette 9V et 0 mA et lampe rouge 7V.

Posté par
Lfleur
re : Circuit en série et en dérivation 22-09-24 à 18:45

Bonsoir,  oui vous avez raison. J'ai bien relu les notions et les lois sur l'électricité. J'ai tout rectifié Merci pour votre aide et bonne soirée à tous.

Posté par
gbm Webmaster
re : Circuit en série et en dérivation 22-09-24 à 18:59

Pourquoi ne pas proposer alors tes corrections ?
