Circuit électrique

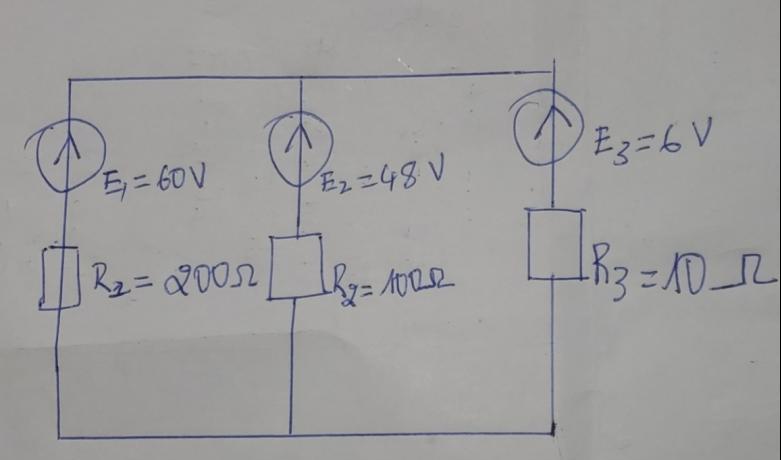

Bonjour j'arrive pas à m'en sortir avec cet exercice
L'équation de nœuds que j'ai eu est
I1=I2+I3
L'équation de la maille 1
I1×R1+I2×R2=E1-E2
Maille 2
I2R2+I3R3=E2-E3
J'ai trouvé des courants qui ne vérifie pas les loi de kirchhoft et ohm
On a trois fem
Et je galère pour le sens des courants
J'ai besoin d'aide
Bonjour,
L'erreur est dans la maille 2 : le courant I2 est dans le sens inverse du parcours de la maille donc -I2R2+I3R3=E2-E3
"je galère pour le sens des courants" : vous avez écrit I1=I2+I3, vous avez donc bien choisi un sens des courants, où est le problème ?
Est ce que cela veut dire que ces trois équations pourront me permettre de trouver les courant ?
Maille1
I1×R1+I2×R2=E1-E2
Maille2
-I2R2+I3R3=E2-E3
Nœud I1=I2+I3
Puis que j'ai essayé j'ai eu des courants qui ne vérifie pas
Je trouve :
I1=0,24 A ; I2= -0,36 A ; I3=0,6 A
qui donne pour vérification une tension identique aux bornes des trois branches 12 V.
Vous êtes obligé d'utiliser Kirchoff ?
