Bonjour j'ai juste du mal à démarré mon exo de physique (chapître réseaux linéaires en régime alternatif sinusoidale)
Je vous mets l'énoncé et ce que j'ai fais (et qui est faux):
Soit le circuit suivant constitué d'un condensateur de capacité C, d'une résistance R et de 2 générateur de tension identiques e(t)=E.On pose u(t)=U

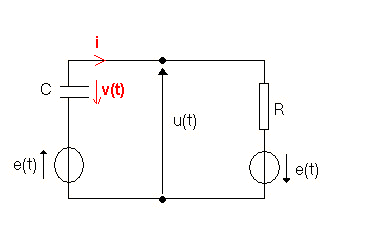

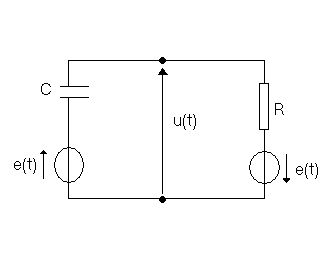

Je vous mets ci dessous le circuit dont il est question:

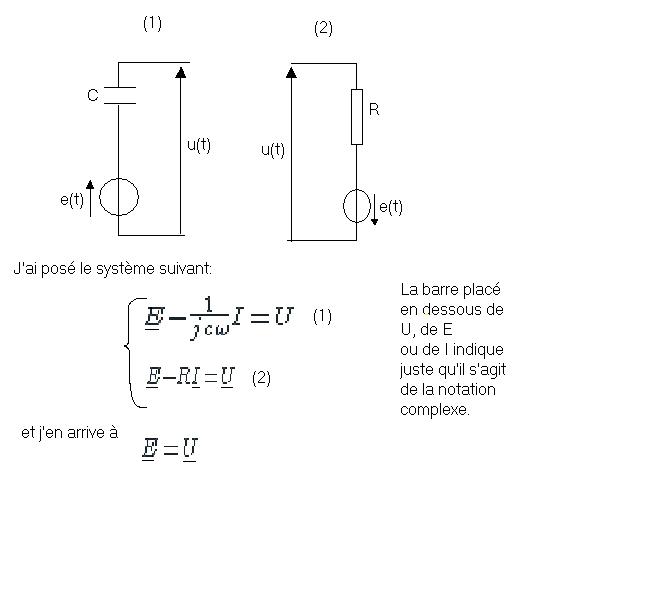

perso j'avais isoler 2 circuits ci derssous à partir du circuit de l'énoncé, or je m'apperçois qu'à la fin mon égalité est fausse puisque e(t) et u(t) n'ont de toute façon pas même argument.
Si vous pouviez juste m'indiquer comment faire car je ne vois pas comment une loi des mailles du circuit de l'énoncé peut nous aider, je vous remercie d'avance.
Z = R - j/(WC)
Z = (WRC - j)/(wC)
i = 2e/Z
i = e.2wC/(WRC-j)
u = -e + Ri
u = -e + e.2wRC/(wRC-j)
u = e(-1 + 2wRC/(wRC-j))
u = e.(j-wRC + 2wRC)/(wRC-j)
u = e.(j+wRC)/(wRC-j)
|u| = |e|
u = e.(j+wRC)/(wRC-j)
u = e.(jw+w²RC)/(w²RC-jw)
w²RC.u - du/dt = -V2.E.w.sin(wt) + w²RC.V2E.cos(wt)
Avec u = U.V2.cos(wt + Phi) :
w²RC.U.V2.cos(wt + Phi) + w.U.V2.sin(wt + Phi) = -V2.E.w.sin(wt) + w²RC.V2E.cos(wt)
et avec |U| = |E| :
wRC.cos(wt + Phi) + sin(wt + Phi) = -sin(wt) + wRC.cos(wt)
qui est vrai pour tout t (en régime établi).
en t = 0, on a:
wRC.cos(Phi) + sin(Phi) = wRC
wRC.cos(Phi) + V(1-cos²(Phi)) = wRC
V(1-cos²(Phi)) = wRC(1 - cos(Phi))
1 - cos²(Phi) = w²R²C²(1 + cos²(Phi) - 2cos(Phi))
(1+w²R²C²)cos²(Phi) - 2w²R²C².cos(Phi) + w²R²C²-1 = 0
cos(Phi) = [w²R²C² +/- V(w^4R^4C^4 - (w²R²C²-1)(1+w²R²C²))]/(1+w²R²C²)
cos(Phi) = [w²R²C² +/- V(w^4R^4C^4 - (w^4R^4C^4-1))]/(1+w²R²C²)
cos(Phi) = (w²R²C² +/- 1)/(1+w²R²C²)
Phi est différent de 0 --> cos(Phi) = (w²R²C² - 1)/(1+w²R²C²)
Phi = arccos[(w²R²C² - 1)/(1+w²R²C²)]
u(t) = E.V2.cos(wt + arccos((w²R²C² - 1)/(1+w²R²C²)))
-----
Calcul à vérifier.
