Circuit de Thévenin et Norton
Posté par Laurent
Bonjour, j'ai un exercice où il faut appliquer les théorèmes de Thévenin et de Norton.

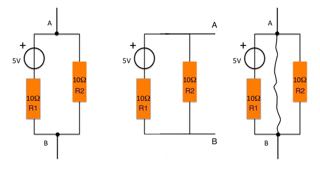

Le schéma du sujet m'induit en erreur je pense... C'est celui de gauche.
Peut-on considérer que le schéma de gauche est équivalent à celui du milieu? Ou faut-il court-circuiter comme le schéma de droite?
Merci par avance.
Bonjour
Les deux schémas de gauche sont strictement équivalents. Dans le circuit de droite, les deux dipôles sont court-circuités : s'il existe un courant d'entré en A, il passera en intégralité par le fil de résistance négligeable ; tout se passe comme si les deux dipôles n'existent pas !
