Bonjour,
Avec des diodes idéales:
Quand tu as une alternance positive, D2 est un circuit ouvert dt D1 un court circuit.
Quand tu as une alternance négative, D1 est un circuit ouvert dt D2 un court circuit.
Dans le premier cas, R3+R2 est en // avec R1
Dans le second, R1+R3 est en // avec R2

Bonjour sanantonio,

Merci pour ta réponse, mais pourrais-tu détailler davantage ce que tu avances stp ? Car là, tout cela ne me saute pas aux yeux, loin de là...

Qui détailler?

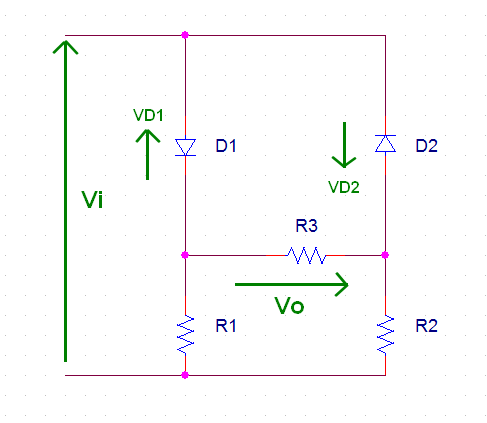

Vi>0Vd1>0D1 passante et Vd2<0 et D2 bloquée. Non?

Quelle est la relation liant Vi à Vd1 et Vd2 pour pouvoir dire ça ?

Tu me poses une colle là.
Ça me parait tellement évident que je ne sais pas l'expliquer.

Bonjour tous les deux,

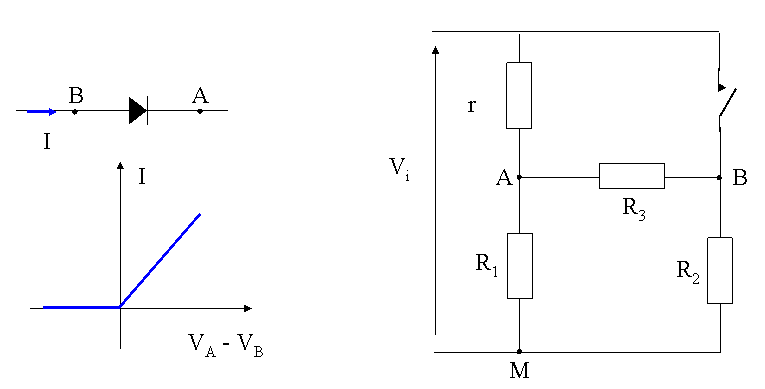

je peux peut-etre vous aider, car je me rappelle quúne diode, lorsqu'elle est passante, est equivalente a une resistance r plutot  faible (voir courbe caracteristique ci-dessous). Dans ce cas, pour l'alternance positive de V_I, cad D₁ passant et D₂ bloque, le circuit pourrait etre equivalent a celui ci-dessous, et il n'est pas difficile de calculer V_O. Mais il y a tres longtemps que je n'ai pas fait d'electronique...  Prbebo.

Merci prbebo,
Le problème, majeur me semble-t-il, est que matix ne voit pas VD1>0 et donc D passante. (Ni VD2<0 et donc D2 bloquée)

Bonjour Sanantonio, je comprends. Il faudrait peut-etre que tu lui expliques le fonctionnement de la diode (cad les deux etats, sans bien sur entrer dans de detail de la jonction). Si on appelle P le point de branchement de D1 avec le conducteur superieur, des que Vi est positif (alternance positive donc), les potentiels vont en croissant dans le sens M puis A puis P, donc Vp -VA est positif et la diode est debloquee. C'est vrai que pour moi c'est une evidence... Je te laisse avec Matix, bon courage.  BB.

Tu peux rester. De toutes façons, pour le moment, matix a, semble-t-il, d'autres occupations...

Je suis là, je suis là ! Mais tellement de choses à faire...
L'histoire du passant/bloquée, ça je l'ai saisi, du moins je pense. Ce qui ne me saute pas aux yeux, c'est le fait que lorsque Vi est positive par exemple, Vd1 l'est aussi, et Vd2 non. Après, si je m'en tiens strictement au schéma, avec le sens des tensions, ok, c'est logique. C'est comme cela que vous avez raisonné ?

Après, les diodes étant idéales, on va considérer que r=0 je pense. Du coup, l'expression de Vo serait dans ce premier cas.. Vo= V(B) - V(A). Et là j'ai un peu de mal de nouveau.. Je dirais que V(B)=0 (sans certitude) et V(A)... ?

Là, tu as plutôt Va=Vi
Pour Vb, il y a un diviseur de tension avec R2 et R3

Ok pour Va=Vi.
Pour le reste, j'ai un mal fou à le voir.. Je ne sais pas si c'est possible, mais peux-tu... "expliciter" où tu vois le diviseur de tension stp ?

Ou alors.. V(B)=R2/(R2+R3) Vi ? (si R2 et R3 sont bien en série, ce dont je doute...)
Pourquoi R1 n'intervient pas ?

D1 est un court circuit
D2 est un circuit ouvert.
R2 et R3 sont donc bien en série.
R1 est en // avec R2+R3
Prends le schéma de prbebo avec r=0

Bonjour,

Bon, je m'excuse d'avance, mais j'ai beau me retourner ce circuit dans tous les sens, je bloque étrangement. Je ne parviens vraiment pas à exprimer ce Vo. Ca doit être tout bête certainement, mais je dois manquer quelque chose...

Il te manque peut-etre la notion de diviseur de tension, constitue par r et le groupement R1, R3 et R2 (R1 en serie avec (R2+R3)). Ca te permettra d'exprimer la difference de potentiel V_A - V_M, dont on tire facilement V₀.  B.B.

Quand l'alternance est positive, D1 est un CC et D2 un circuit ouvert.
V_AM=Vi
V_BM=ViR2/(R2+R3)

Petit détail mais... Quand la diode est passante, ne la remplace-t-on pas par une résistance r ET une générateur de tension Vr ? Car là ce n'est pas sur quoi on est parti..

Bonsoir Matix,

NOn, surement pas ! Une diode n'est pas un cipole actif : si tu branches un voltmetre aux boenrd d'une diode sortie d'une boite, et donc non placee dans un circuit, tu trouveras zero. Donc le schema eauivalent d'une diode est : une resistance r (tres petite) lorsqu'elle est passante, et une resistance infinie (interrupteur ouvert) lorsqu'elle est bloquee.
Sanantonio te propose de considerer la resistance r comme negligeable, et il a raison car c'est une approximation qui permet de simplifier l'exercice. Ulterieurment, il sera facile de tenir compte de r. rRelis donc son post du 15/05, 19h57 et suis son explication.

BB.

Bonsoir tous les deux,
prbebo a d'autant plus raison que dans la question initiale, il est dit que les diodes sont considérées idéales.
Donc r=0 dans le sens passant et r infinie quand elle est bloquée.

Ok... Autant pour moi !
Dans le cas D2 passante, a-t-on v0=+ vi . R3/(R1+R3) ?

Non. C'est V_BM = V_i et V_AM = V_i.R₁/(R₁ + R₃). Si tu as compris la relation donnee par Sanantonio dans son post du 15 mai, 19h57, tu dois aussi comprendre que lorsque D₁ est bloquee et que D₂ est passante, on obtient un circuit analogue mais en remplacant R₁ par R₂ et reciproquement.  BB.
