circuit condensateur
Posté par sirene
voila j ai essayé mais je bloque grave dans cet exercice, voici l ennoncé

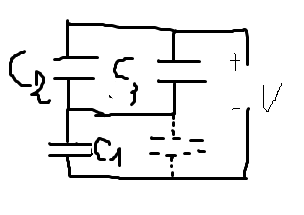

trois condensateurs identiques de capacité c initialement neutre sont branché comme l indique la figure sous ddp cst V
a.determinez en fonction de c la capacité equivalente au groupement des trois condensateur
celle la facile Qt=2/3cV
b.determinez la charge de chaque condensateur en fonction de C et V
J AI MIS Q1=2/3cV et Q2=Q3=1/3cV
2. on introduit un quatrieme condensateur initialement chargé sous la meme ddp V de capacité C que l on branche dans le circuit( l armature superieur est positive )
a. exprimer en fonction C et V les nouvelles charge prise par chaque condensateur
la je sais pas comment faire ????
Bonjour,
Citation :
a.determinez en fonction de c la capacité equivalente au groupement des trois condensateurs
a.determinez en fonction de c la capacité equivalente au groupement des trois condensateurs
Ceq = (2/3)C ==> OK
Citation :
determinez la charge de chaque condensateur en fonction de C et V
determinez la charge de chaque condensateur en fonction de C et V
Q1=2/3cV et Q2=Q3=1/3cV ==> OK... Je ne sais pas comment tu l'as trouvé...
Citation :
on introduit un quatrieme condensateur initialement chargé sous la meme ddp V de capacité C que l on branche dans le circuit( l armature superieur est positive )
a. exprimer en fonction C et V les nouvelles charge prise par chaque condensateur
on introduit un quatrieme condensateur initialement chargé sous la meme ddp V de capacité C que l on branche dans le circuit( l armature superieur est positive )
a. exprimer en fonction C et V les nouvelles charge prise par chaque condensateur
Qu'il soit chargé ou non, ça ne change rien à l'état final...
On a 2C en série avec 2C donc V/2 aux bornes de chaque condensateur. La charge de chaque condensateur est en conséquence CV/2.
