Bonjour,

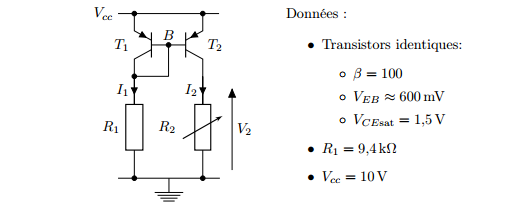

J'ai un soucis avec ce circuit (voir fichier joint), je ne sais pas si je l'étudie correctement.

Les questions sont les suivantes : (c'est un vrai ou faux)

(A) Le Transistor T1 fonctionne en régime linéaire.
(B) La valeur de la résistance R2 a une influence sensible sur le courant I1.
(C) Le courant I2 est indépendant de R2 tant que V2 8.5V
(D) Le transistor T1 dissipe une puissance de 0.6mW (+- 5%)
(E) Quelle que soit la valeur de R2, les deux transistors dissipent une puissance identique.

Je ne sais pas du tout comment le travailler.
Je sais que Vbe1 = Vbe2. Et vu qu'ils sont identiques, je trouverai logique de dire que Ib1 = Ib2

(A) Pour vérifier le régime de fonctionnement, je pense qu'il faut déterminer Vce, donc => Vce = I1R1 - Vcc et pour avoir I1, il faudrait que je détermine Ib1, ce que je ne vois pas comment faire avec les données du problèmes.

(B) Avec une loi des mailles, j'ai trouvé que => I1 = (Vcc + Vce)/R1, donc indépendant de R2 => Faux.

(C) Tant que V2 8.5V, Vcesat2 1.5 V d'où, le transistor 2 sera saturé. Si le transistor 2 est saturée, I2 Ib2

Mais, I2 = (Vcc + Vce)/R2 => donc, il reste dépendant de R2. => Faux.

(D) Pt1 = Vce * I1, mais vu que je ne sais pas comment déterminer I1...

(E) C'est faux, je pense. Ib1 = Ib2, mais Vce1 Vce2, donc on peut avoir un transistor saturée et un qui ne l'est pas. => Faux.

Merci d'avance pour l'aide !
