Bonjour,
Les "Boites X", ce sont des AO? Quelles-sont les entrées?
R et X: Résistances, impédances?
As-tu vraiment écrit intégralement l'énoncé?

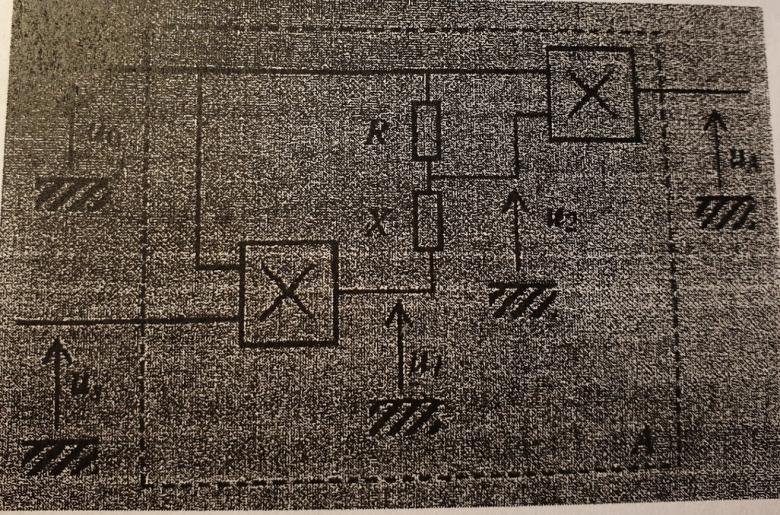

Le schéma est ... Comment dire? ... Illisible?
Oui, c'est ça.
Et puis, qu'as-tu essayé? Trouvé? Qu'est-ce qui bloque?

Bonsoir,
En effet j'ai oublié de préciser, les boites X sont des multiplieurs idéaux, il y a deux resistances R et X. L'impédance d'entrée d'un multiplieur est infinie.
Je ne vois pas par où commencer, je n'ai jamais vu de circuit avec des boites X comme celles ci ni avec autant de tensions.
Desolé pour le schéma mais je n'ai que celui ci.

C'est une équation différentielle qu'on te demande ou bien l'expression de u_s en fonction des tensions d'entrée u_?1 et u_?2? (Les indices sont illisibles)

u_s est-elle bien la tension de sortie à droite du schéma?

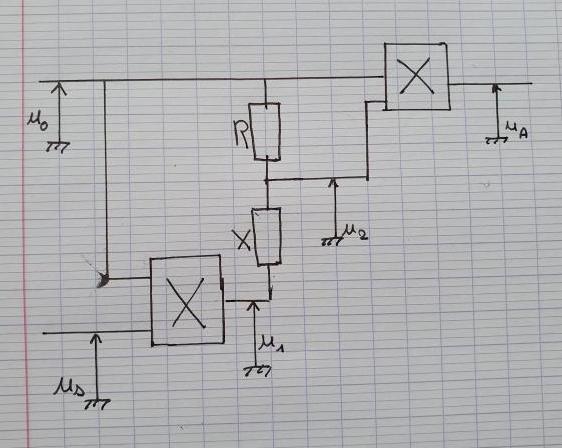

On me demande bien une equation differentielle. Je vous envoie la photo du schéma que j'ai refaite au propre.

Je ne vois pas d'équation différentielle là-dedans!
u₁=u₀u_s
u₂=(Xu₀+Ru₁)/(X+R)
u_A=u₀u₂
u_A=u₀(Xu₀+Ru₀u_s)/(X+R)
Dont on peut tirer u_s en fonction de u_A et u₀
Mais pas autre chose...
Je ne comprends pas là!

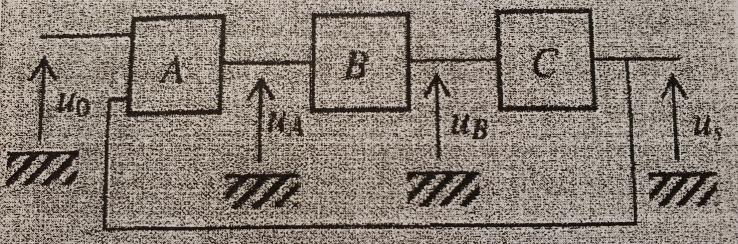

Désolé, il reste un schéma que je ne pensais pas utile pour cette question que j'ai oublié de vous donner et qui semble en fait indispensable.

Le bloc B est réglé pour ne conserver que la composante continue du signal, et la frequence la plus basse du spectre de son signal d'entrée. C'est un filtre passe bas.

Le bloc C est un intégrateur.

J'en ai déduis que Us= d(Ub)/dt mais je ne vois pas comment faire le reste.

Je viens en fait de trouver, desolé je ne vous avez pas donné assez d'infos pour resoudre, merci quand même.
