Circuit à transistors

 Niveau autrePartager :

Circuit à transistors
Posté par
matix  06-11-09 à 13:13
Bonjour,

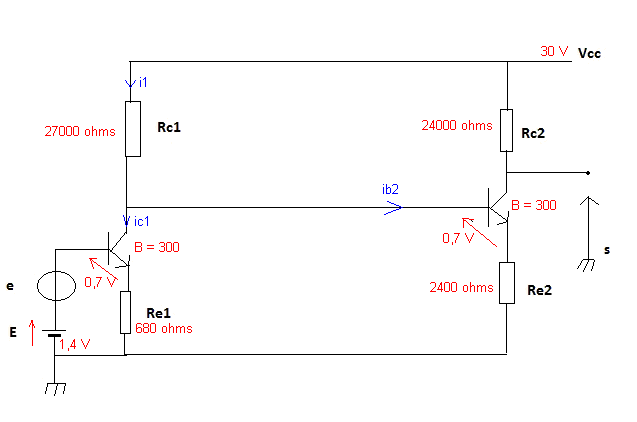

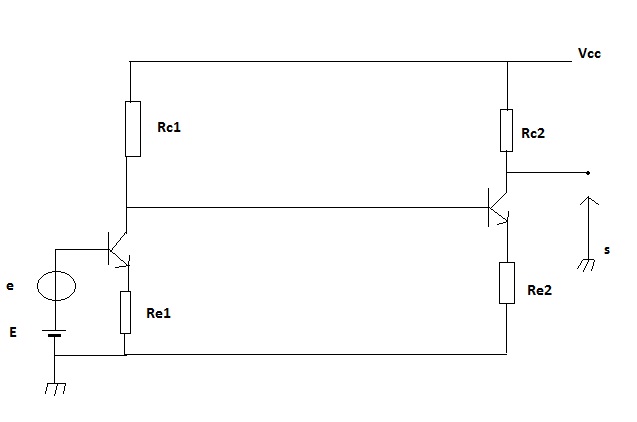

En considérant le schéma ci-joint, j'aurais souhaité savoir comment dans un premier temps faire pour déterminer le potentiel  (le potentiel du collecteur du premier transistor, à gauche), sachant qu'on connaît les valeurs de , , toutes les résistances, les valeurs des deux , ainsi que  pour les deux transistors.

On voit que , mais ça ne m'aide pas beaucoup... Il m'aurait fallu connaître la valeur de  je crois..

Merci d'avance!

 Posté par
matixre : Circuit à transistors  07-11-09 à 00:49
Pas d'idées?
 Posté par
J-Pre : Circuit à transistors  07-11-09 à 12:00
Il faudrait avoir les valeurs des différents composants pour être sûr, mais si on suppose le montage bien fait, alors, le courant dans la base du transistot 2  < < < Ic1 et on peut le néglger pour la calcul du potentiel de collecteur du transistor 1.

On a donc presque: Vc1 = Vcc - Rc1.Ic1

Vc1 = Vcc - Rc1.(E + e - Vbe1)/Re1

Et Vb2 = Vc1 = Vcc - Rc1.(E + e - Vbe1)/Re1

--> Ve2 = Vb2 - vbe2

Ve2 =  Vcc - Rc1.(E + e - Vbe1)/Re1 - Vbe2

ie2 = Ve2/Re2

ie2 = [Vcc - Rc1.(E + e - Vbe1)/Re1 - Vbe2]/Re2

Et comme Beta 2 > > > 1, on a : Ic2 = Ie2

Ic2 = [Vcc - Rc1.(E + e - Vbe1)/Re1 - Vbe2]/Re2

Vc2 = Vcc - Rc2 * Ic2

Vc2 = Vcc - Rc2 * [Vcc - Rc1.(E + e - Vbe1)/Re1 - Vbe2]/Re2

s = Vcc - Rc2 * [Vcc - Rc1.(E + e - Vbe1)/Re1 - Vbe2]/Re2

Tout cela, si les valeurs de composants et tensions (E et e) sont bien choisies pour permettre aux transistors de ne ni saturer, ni se bloquer.

*****

Je n'ai rien relu.
 Posté par
matixre : Circuit à transistors  07-11-09 à 13:42
Concernant les valeurs: , , R,  et .

A quoi correspondent tous ces calculs?  Quel est leur intérêt? Par la suite on propose de donner le gain en tension du montage à vide, soit s/e.

Au passage, quand je disais vouloir déterminer , il s'agissait du potentiel statique/masse.
 Posté par
matixre : Circuit à transistors  07-11-09 à 15:50
... et dans l'expression de Vc1 que tu donnes dans ton message, on ne connaît pas la valeur de Ic1, donc comment faire?
 Posté par
J-Pre : Circuit à transistors  07-11-09 à 15:56
C'est pénible de toujours avoir les données en plusieurs fois.

Et on ne sait de nouveau pas tout...

Que vaut E ?

 Posté par
J-Pre : Circuit à transistors  07-11-09 à 15:58
...

Et aussi que valent Vcc et Vbe.
 Posté par
matixre : Circuit à transistors  07-11-09 à 16:38
Désolé..

E vaut 1,4V, Vcc 30V et Vbe 0,7V. Je pense avoir fait le tour cette fois-ci
 Posté par
J-Pre : Circuit à transistors  07-11-09 à 20:19

Avec un signal e = 0 (statique)

Ve1 = 1,4 - 0,7 = 0,7 V

ie1 = Ve1/Re1 = 0,7/680 = 0,00103 A = 1,03 mA

ic1 = ie1 * beta1/(1+beta1) = 1,03 * 300/301 = 1,03 mA

Soit vc1 la tension collecteur du transistor 1:

Le courant dans Rc1 est i1 = (30 - vc1)/27000

Ve2 = Vc1 - 0,7

ie2 = ve2/Re2 = (VC1 - 0,7)/2400

ib2 = ie2/(beta2 + 1) = (Vc1 - 0,7)/(2400 * 301)

ic1 = i1 - ib2

1,03.10^-3 = (30 - vc1)/27000 - (Vc1 - 0,7)/(2400 * 301)

--> vc1 = 2,09 V

vce1 = 2,09 - 0,7 = 1,4 volt

ve2 = 2,09 - 0,7 = 2,2 V

ie2 = (2,09 - 0,7)/2400 A = 0,58 mA

ic2 = ie2 * beta2/(beta2+1) = 0,58 * 300/301 = 0,58 mA

vc2 = vcc - Rc2*ic2 = 30 - 24000*0,58.10^-3 = 16,1 V

vce2 = 16,1 - 2,2 = 13,9 V

***********

Calculs à vérifier.
  Posté par
J-Pre : Circuit à transistors  08-11-09 à 16:18
Dans ma réponse précédente, comme il s'agit de grandeurs continues (en statique), il est d'usage d'employer des lettres majuscules pour les courants et tensions.

Modifier le texte de ma réponse en conséquence:

Ic2 au lieu de ic2

Vce2 au lieu de vce2

...
