Bonjour, je ne parviens pas à trouver mon équation différentielle afin de trouver ensuite l'expression de u(t).
C'est un circuit ERC en parallèle avec un circuit RC (résistance qui est sur le fil du milieu) . Un courant u est posé sur le condensateur du circuit RC.

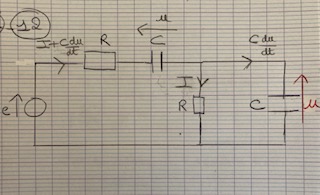

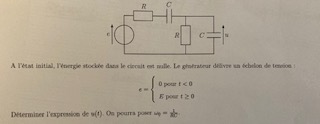

(Circuit ci-joint)
J'ai d'abord ajouté un courant u pour le premier condensateur dans la première maille mais je n'aboutis pas.
J'ai fait 2 lois des mailles puis j'ai isolé le courant I dans ma seconde loi des mailles et j'ai remplacé les I dans ma première loi.
Mes 2 lois des mailles:
e-R(I+Cdu/dt)-2u=0
u-RI=0
Merci d'avance.
Bonjour,
1- Attention à vos notations : vous notez u deux tensions différentes et I deux courants différents.
2- u n'est pas un courant mais une tension
Une fois ceci éclairci, on devrait y voir plus clair
gts2
Oui je me suis trompée u est bien une tension pardon pour l'erreur d'étourderie.
Et je n'ai pas compris votre premier point, qu'entendez-vous par I deux courants différents car j'ai bien posé différents courants. Je ne vois pas mon erreur.
Vous avez posé u=tension du condensateur vertical, et u= tension du condensateur horizontal.
Pour ce qui est de I, j'avez lu sur le dessin (à droite) I=CdU/dt mais cela a plutôt l'air d'un + que d'un = et dans ce cas, c'est correct.
gts2
Les tensions des condensateurs sont alors différentes?
Dans ce cas-là mes lois des mailles sont fausses et donnent donc:
e-R(I+Cdu2/dt)-u1-u2=0
u2-RI=0
(avec u1 la tension du condensateur horizontal et u2 celle du condensateur vertical)
Est-ce bon?
gts2
Mais comment se débarrasser de u1? Faut-il isoler u1 dans la première équation c'est-à-dire en écrivant:
u1=e-R(I+Cdu2/dt)-u2
puis remplacer u1 dans la première équation par l'expression précédente? Car si je fais ça alors tout s'annule, donc ce n'est pas possible.
Votre méthode conduit en effet à 0=0, c'est pas faux, c'est déjà çà !
La variable "utile" étant u2, il faut exprimer u1 en fonction de u2, "exactement" comme vous vous êtes débarrassé de uR1.
"exactement" entre guillemets, car quelle relation lit u1 et (I+Cdu2/dt) ?
gts2
Pour la relation entre u1 et (I+Cdu2/dt), si on reprend le cours:
l'intensité du courant dans un condensateur=Cdu/dt
Donc (I+Cdu2/dt)=Cdu1/dt
Puis en isolant (du1/dt ) on a:
du1/dt=(I/C)+du2/dt
du1/dt=(u2/RC)+(du2/dt) car I=u2/R
Est-ce correct?
Oui c'est correct, vous avez maintenant deux équations à deux inconnues u1 et u2, il n'y a plus qu'à éliminer u1 entre les deux.
gts2
Merci beaucoup, j'ai réussi à trouver mon équation différentielle et trouver la solution générale en posant w0=1/RC d'après l'énoncé.
Mais je ne trouve pas les conditions initiales?
On sait que à t=0- on a e=0 et à t=0+ on a e=E
or u(0-)=u(0+)=0 ?
Car on sait que en régime permanent, le condensateur est égal à un interrupteur ouvert donc l'intensité est égale à 0.
gts2
Mais alors à quoi servent les indications dans l'énoncé si ce sont les bonnes conditions initiales? Je ne vois pas à quel moment e=0 et e=E peuvent nous servir.
