Bonjour,

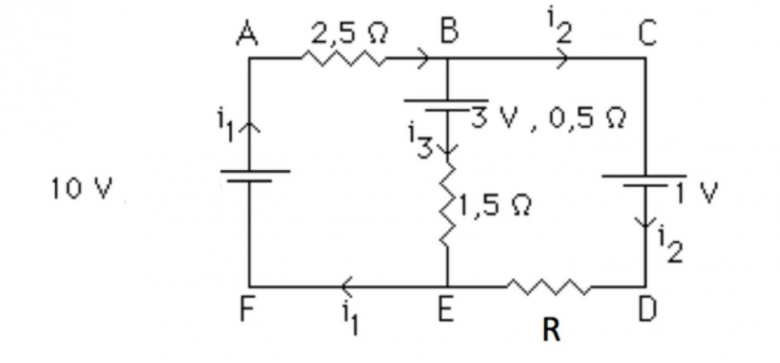

utilise la loi des mailles par exemple, pour les mailles ABEF et BCDE

et la loi des noeuds appliquée au noeud B

tu obtiendras i₁, i₂et i₃ en fonction de R

J'ai trouvé par la loi des mailles dans ABEF : I1.2,5 + 10 + I3 . 1,5 + 3 = 0

La loi des mailles dans BCDE:
I2 . R - I3 . 1,5 +1 + 3 = 0

Par la loi des noeuds en B :
I1-I2 -I3 = 0

il y a des erreurs dans tes équations de maille, vérifie

la loi des nœuds est OK

Je l'ai refait mais elle ne me mène à rien pouvez vous me dire où sont mes erreurs ? Merci
Maille 1 : -10+I1.2,5 -3 + I3.1,5 = 0
Maille 2 : I2.R+ 1 - I3.1,5 + 3 = 0

tu appliques

pour la maille , en cheminant dans la maille, tu traverses la source de en passant du moins au plus (d'où et la source de du plus au moins d'où

pour les , tu circules dans le sens des donc tu indiques un devant les

d'où

procède de la même façon pour l'autre maille

P.S. : je te conseille de garder les dans un membre et les autres termes dans l'autre membre ce qui "facilitera" la résolution du système final

sauf erreur de ma part, tu devrais trouver

J'ai la même équation pour la maille 1
Et l'équation de la maille 2, j'ai trouvé 2=RI2 - 1,5I3
Et donc jai  trouvé I2 = 4/(2,5-1,5R), ….

montre un peu le détail de ton calcul

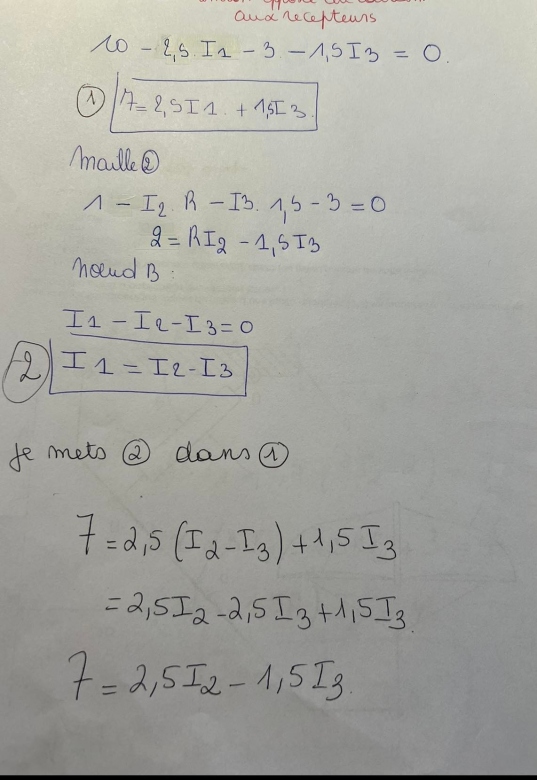

Voici la première partie :

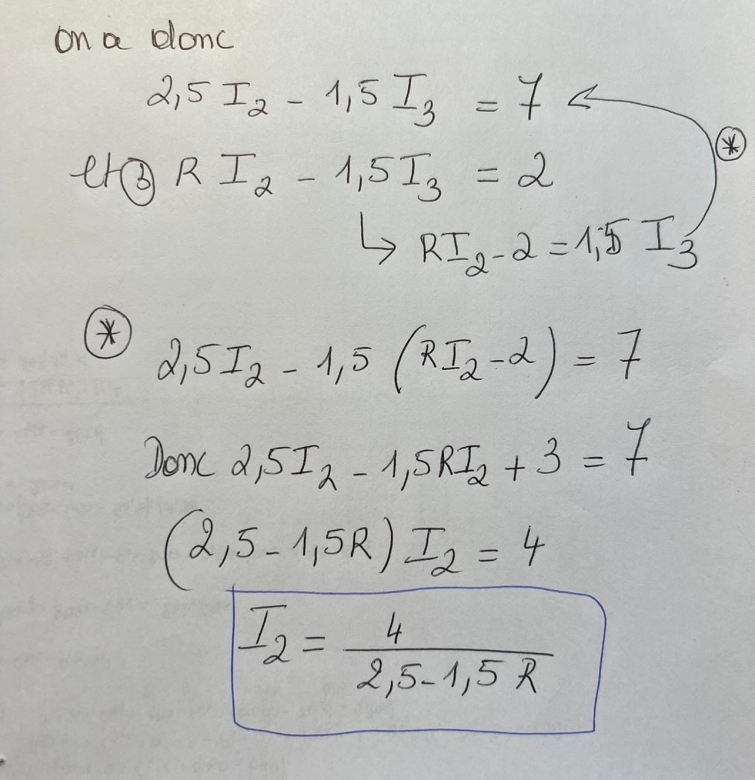

Et voici la seconde partie :

il y a une erreur dans  l'équation au nœud 2 ( nœud B)

c'est

Voir d'ailleurs ton post du 26-05-22 à 19:18, où ton équation était correcte

Remarque: en principe, tu ne pouvais pas mettre de scan mais tu pouvais joindre un PDF

Bonjour à tous les deux

attention aux images

extrait de la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

Énoncé d'exercice ou de problème :

Pour les énoncés courts (moins de 5 lignes sur une feuille A4) :
La recopie est obligatoire.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !

Pour les énoncés longs  :
Les 5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.
Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

Recherches (même non abouties) de l'exercice :
Elles doivent être obligatoirement recopiées, et ce, dès la demande d'aide.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !
Les formats autorisés sont exclusivement les suivants : gif, jpg, jpeg, et png. La taille d'un fichier est limitée à 2 MO maximum pour une image et à 500 ko pour un pdf.

Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !

Pas de souci, Pirho
