champs magnétique 2 (petites questions)

 Niveau licencePartager :

champs magnétique 2 (petites questions)
Posté par
ferenc  30-12-12 à 12:56
Bonjour,

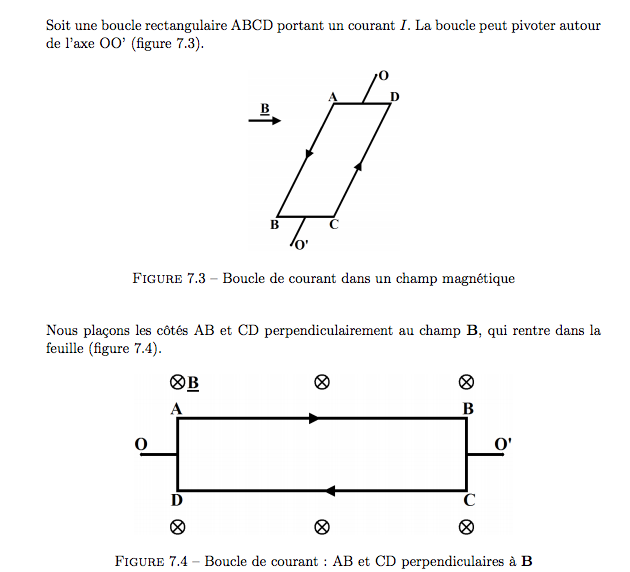

Schéma 1: Je vois bien que dans la figure 7.3 si on ramène O en face de O', on a bien que AB et DC sont perpendiculaire au champs B, mais je ne comprend pas la figure 7.4 qui pour moi a AD et BC qui sont perpendiculaire à B et non pas AB et DC (qui pour moi ne seraient pas perpendiculaire. J'ai un peu du mal avec cette représentation, une petite explication ?

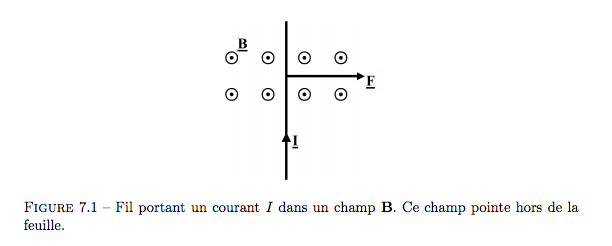

Schéma 2: (figure 7.1), on me dit: Soit I un file qui porte un courant I. Le champs B va donner lieu à une force F comme indiqué sur la figure 7.1. Je vois pas comment représenter spatialement ce champs B, tel qu'elle, je ne vois pas ce qui se passe. Auriez vous une idée ?

merci

 Posté par
Aragornre : champs magnétique 2 (petites questions)  30-12-12 à 13:53
Bonjour,

Sur la figure 7.4, la représentation de B montre qu'il est perpendiculaire au plan de la feuille et dirigé vers l'arrière. Donc il est perpendiculaire à AB et CD (AB et CD étant dans le plan de la feuille).

Sur la figure 7.1, le champ B est perpendiculaire au plan de la feuille et dirigé vers l'avant(==> vers le haut).
 Posté par
ferencre : champs magnétique 2 (petites questions)  30-12-12 à 14:31
merci pour ta réponse, mais alors AD et BC ne devraient pas également être perpendiculaire à B ?

merci,
 Posté par
Aragornre : champs magnétique 2 (petites questions)  30-12-12 à 15:14
Dans le cas de la 7.4, AD et BC sont perpendiculaires à B également.
 Posté par
ferencre : champs magnétique 2 (petites questions)  30-12-12 à 15:22

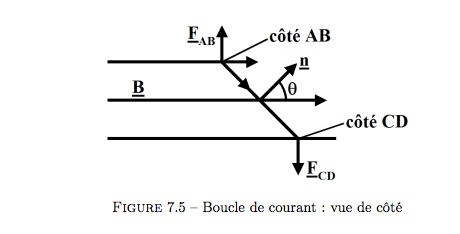

pourtant dans mon cours ils stipulent le contraire. Voici ce qui est écrit (voir pièce jointe). Et je t'avoue ne pas comprendre ce schéma 7.5 non plus, donc ton interprétation est la bienvenue

Bref, comme tu peux le constater, je suis un peu perdu

Merci pour ton aide

*** texte effacé ***

Edit Coll : rappel : les images sont réservées aux schémas, graphiques, tableaux, etc. Les textes doivent être dactylographiés
 Posté par
Aragornre : champs magnétique 2 (petites questions)  30-12-12 à 16:47
Le schéma est relativement difficile à comprendre...

Pour moi, le champ magnétique B est perpendiculaire aux côtés BC et AD mais pas aux côtés AB et CD, ni au plan de la boucle.

C'est quoi le point I (de BI) ?

Et les points O et O' ?

 Posté par
ferencre : champs magnétique 2 (petites questions)  31-12-12 à 12:09
Je suis désolé mais je ne comprend toujours pas

Ce qui a été éffacé par le modérateur est:

Les côté  et  ne sont pas perpendiculaire au champs B. Soit  l'angle entre la normale de la boucle et le champs B (figure 7.5)

Les forces agissant sur les côtés BC et AD sont égales et opposées. Elles valent . Comme ces forces sont colinéaires avec  elles n'exercent aucun couple.

Merci pour ton aide
 Posté par
ferencre : champs magnétique 2 (petites questions)  31-12-12 à 12:10
et I, je crois que c'est le courant porté par la boucle ABCD
 Posté par
Aragornre : champs magnétique 2 (petites questions)  31-12-12 à 13:53
Oui, désolé pour BI... Je n'avais pas compris...

Je réfléchis...
 Posté par
Aragornre : champs magnétique 2 (petites questions)  31-12-12 à 13:55

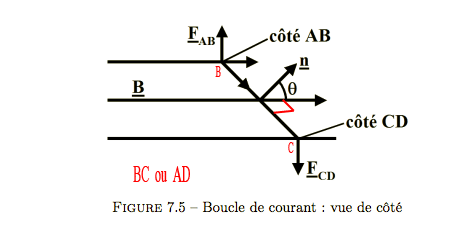

Pense-tu que le côté BC est là où je l'ai mis ?
 Posté par
Aragornre : champs magnétique 2 (petites questions)  31-12-12 à 13:55
"Pense"  ==> Penses
  Posté par
Aragornre : champs magnétique 2 (petites questions)  31-12-12 à 19:25
Je ne vois pas comment les forces FAB et FCD peuvent être comme sur le schéma parce que B semble parallèle à AB et CD...

Ou je n'ai rien compris au schéma...
