Champ électrostatique uniforme et énergies

Posté par
Bush 17-02-25 à 11:13

Bonjour,

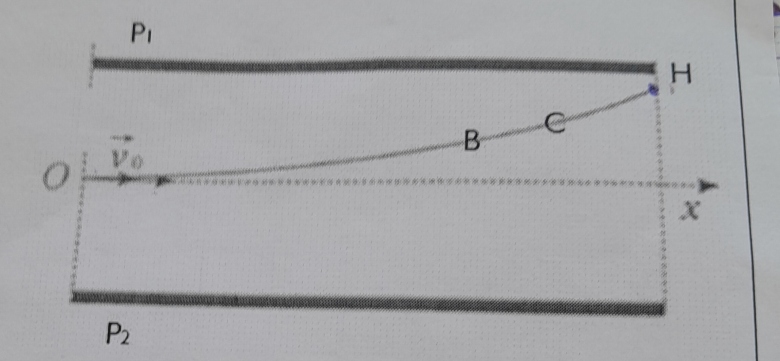

Des électrons qui pénètrent dans un champ électrostatique uniforme (figure ci-jointe) avec une vitesse v₀ connue; la tension entre les 2 plaques, distantes de d=10cm,  est  U₁=500V .
Les  électrons sortent de l'espace champ en un point H tel que  x_H=d'=2,5cm.
1. Donner les caractéristiques du vecteur champ électrique  E( vecteur) régnant entre les plaques P₁ et P₂.

2. Exprimer la tension U_0H en fonction de U₁.

Réponse :

Les caractéristiques du vecteur E :
   Origine : tout point de l'espace au règne ce champ,
  Direction  : il est orthogonal aux plaques,
Sens : deP ₁ vers P₂,
Norme :  E= (U₁/d )= 5000 v/m.

2.  Ici, il y a erreur de conception :

L'axe, des abscisses (0x), doit être vertical ; sinon les projections seraient sur un plan équipotentiel  donc d.d.p.=0v.
Dans ce cas :

   $E=\frac{U1}{d}= \frac{|U_{OH}|}{d'}=-\frac{U_{OH}}{d'}$

Merci de me corriger.

Champ électrostatique uniforme et énergies

Posté par re : Champ électrostatique uniforme et énergies 17-02-25 à 11:46

Bonjour
Tu as raison pour les axes : il vaudrait mieux noter :
y_H=d'
Sinon : je suis globalement d'accord avec tes résultats mais je ne les trouves pas toujours bien justifiés.
Par exemple :
* comment justifies-tu le sens du vecteur champ $\vec E$ ?
*comment justifies-tu ton égalité :

$E=\frac{U1}{d}= \frac{|U_{OH}|}{d'}=-\frac{U_{OH}}{d'}$ ?
