Bonjour,
Voila l'énoncé d'un exo:
On a relevé la caractéristique interne d'un dipôle appelé diode Zener, en convention récepteur.
U(V) | 0 | 2 | 4 | 6 | 6.2 | 6.4 | 6.6 | 6.8 | 7 | 7.2 |
I(mA) | 0 | 0 | 0 | 0 | 50 | 100 | 150 | 200 | 250 | 300 |

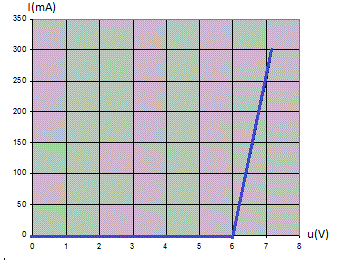

Si tu avais fait ce qui a été demandé en 1), tu aurais eu ceci :
Tu as appris à trouver des équations de droites (ici de segments de droites).
Et tu devrais alors pouvoir répondre aux questions 2.
---
3)
Trace sur le dessin ci dessus, la caractéristique U = f(I) du dipole, soiu U = E - rI
U = 12 - 40.i
Attention de ne pas te planter dans les unités ...
Le point commun à la caractéristique du dipole et de la caractéristique de la Zener est le point de fonctionnement cherché.
-----
Sauf distraction.
