caractéristique d'un générateur de courant réel
Bonjour,
pour représenter un générateur de courant réel notre professeur a représenté l'association en parallèle d'un générateur de courant Io d'une résistnce r traversée par un courant i et d'une résistance variable Rc traversée par I. et UAB la tension aux bornes de l'ensemble.
Sur son schéma Io se divise en i et I
Puis il a voulu en tracer la caractéristique.
Il a donc écrit Io =i+I
UAB = Rc I
= Rc (Io-I) déjà là moi j'aurais pensé que c'était Io-i
et Rc I = r (Io -I)
= r Io-r I
et donc UAB = (Rc+r) I = rIo
ensuite il a écrit IAB =( r/r+Rc) *Io comme si r et Rc étaient en série
(j'ai essayé de le faire avec Req = (r*Rc)/ (r+Rc)
et j'ai trouvé IAB= Io(r+Rc)/ Rc )
Puis il a tracé la caractéristique avec UAB en ordonnée et I en abscisse et cela donne une caractéristique décroissante cela non plus je ne le comprends pas
je vais réécrire ce qui était marqué plus haut pour que cela soit plus lisible pour IAB=
(au tableau)
et IAB= d'après ce que j'ai essayé de faire.
Merci d'avance.
Bonsoir

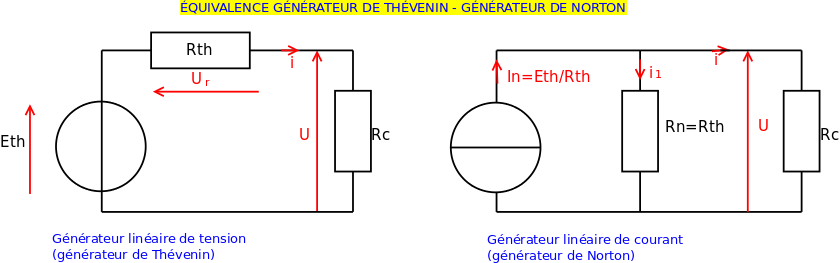

N'ayant pas ton schéma et les orientation des courants, je raisonne sur la figure ci-dessous ; je te laisse adapter si nécessaire. Apparemment, tu es gênée par la notion de diviseur de courant. Ton problème n'a rien à voir avec la recherche d'une résistance équivalente. Il suffit, pour le circuit de droite, d'appliquer la loi des nœuds puis de considérer l'égalité des tensions aux bornes des deux résistances.
En reportant dans la première équation :
